Page 15 - 浙江雄霸电力有限公司
P. 15

雄霸电力

                      XIONGBA ELECTRIC

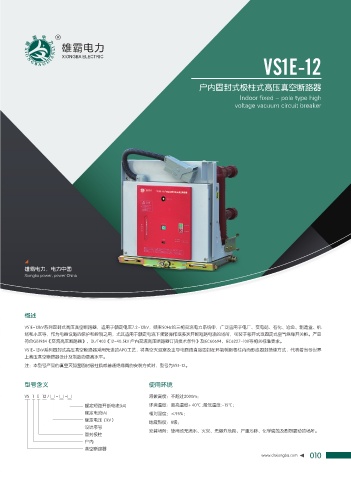

                                                                                            VS1E-12



                                                                      户内固封式极柱式高压真空断路器
                                                                                    Indoor fixed - pole type high
                                                                                  voltage vacuum circuit breaker

































          雄霸电力,电力中国
          Xiongba power, power China






          概述

          VS1E-12kV系列固封式高压真空断路器,适用于额定电压7.2~12kV,频率50Hz的三相交流电力系统中,广泛应用于电厂、变电站、石化、冶金、制造业、机
          场和小区等,作为电器设施的保护和控制之用,尤其适用于额定电流下频繁操作或多次开断短路电流的场所,可装于移开式或固定式空气绝缘开关柜。产品
          符合GB1984《交流高压断路器》、DL/T403《12~40.5kV 户内交流高压断路器订货技术条件》及IEC60694、IEC6227-100等相关标准要求。
          VS1E-12kV系列固封式高压真空断路器采用先进的APG工艺,将真空灭弧室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式,代表着当今世界
          上高压真空断路器设计及制造的最高水平。
          注:本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时,型号为VS1-12。


          型号含义                                      使用环境

          VS   1   E   12 / □ - □ -□                海拔高度:不超过2000m;
                              额定短路开断电流(kA)          环境温度:最高温度+ 40℃ ;最低温度:-15℃;
                              额定电流(A)               相对湿度:≤95%;
                              额定电压(kV)              地震烈度:8级;
                              设计序号
                                                    安装场所:使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
                              固封极柱
                              户内
                              真空断路器
                                                                                                            010
                                                                                           www.chxiongba.com
