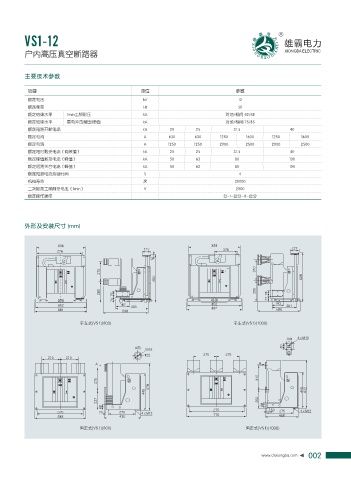

VS1-12 雄霸电力

户内高压真空断路器 XIONGBA ELECTRIC

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定绝缘水平 1min工频耐压 kA 对地/相间 42/48
额定绝缘水平 雷电冲击耐压(峰值) kA 对地/相间 75/85
额定短路开断电流 kA 20 25 31.5 40
额定电流 A 630 630 1250 1600 1250 1600
额定电流 A 1250 1250 2000 2500 2000 2500
额定短时耐受电流（有效值） kA 20 25 31.5 40
额定峰值耐受电流（峰值） kA 50 63 80 100
额定短路关合电流（峰值） kA 50 63 80 100
额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压（1min） V 2000
额定操作顺序 分-t-合分-t1-合分

外形及安装尺寸 (mm)

᝷䒒ᐻ 74 ᝷䒒ᐻ 74

"ऽ f.
"ऽ .

"

f. f.

ద჆ᐻ 74 ద჆ᐻ 74

002
002
