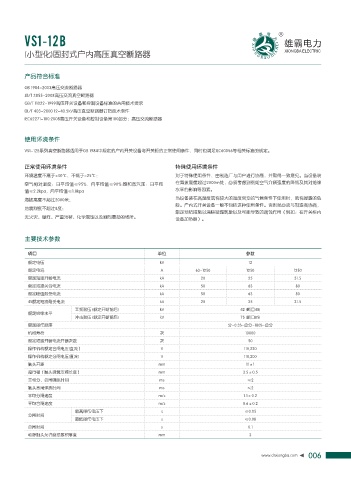

VS1-12B 雄霸电力

(小型化)固封式户内高压真空断路器 XIONGBA ELECTRIC

产品符合标准
GB 1984-2003高压交流断路器
JB/T 3855-2008高压交流真空断路器
GB/T 11022-1999高压开关设备和控制设备标准的共用技术要求
DL/T 403-2000 12-40.5kV高压真空断路器订货技术条件
IEC62271-100:2008高压开关设备和控制设备第100部分：高压交流断路器

使用环境条件

VS1-12B系列真空断路器适用于GB 1984中规定的户内开关设备与开关柜的正常使用条件，同时也满足IEC60056等相关标准的规定。

正常使用环境条件 特殊使用环境条件
环境温度不高于+40℃，不低于-25℃： 对于特殊使用条件，由制造厂与用户进行协商，并取得一致意见。当设备装
空气相对湿度：日平均值≤95%．月平均值≤90%:饱和蒸汽压：日平均 在海拔高度超过2000m处，必须考虑到例如空气介质强度的降低及其对绝缘
值≤2.2kpa，月平均值≤1.8kpa 水平的影响等因素。
海拔高度不超过2000米； 当设备装在高湿度或有较大的温度突变的气候条件下使用时，就有凝露的危
险。户内式开关设备一般不包括这种使用条件。否则就必须与制造商协商，
地震烈度不超过8度；
制定预防措施以消除凝露现象以及可能导致的腐蚀作用（例如：在开关柜内
无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。 设备加热器）。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定电流 A 63~1250 1250 1250
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S额定短路耐受电流 kA 20 25 31.5
工频耐压 (额定开断前后) kV 42 (断口48)
额定绝缘水平
冲击耐压 (额定开断前后) kV 75 (断口85)
额定操作顺序 分-0.3S-合分-180S-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压(直流） V 110,220
操作机构额定分闸电压(直流) V 110,200
触头开距 mm 11±1
超行程（触头弹簧压缩长度） mm 3.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.1±0.2
平均合闸速度 m/s 0.6±0.2
最高操作电压下 s ≤0.05
分闸时间
最低操作电压下 s ≤0.08
合闸时间 s 0.1
动静触头允许磨损累积厚度 mm 3
