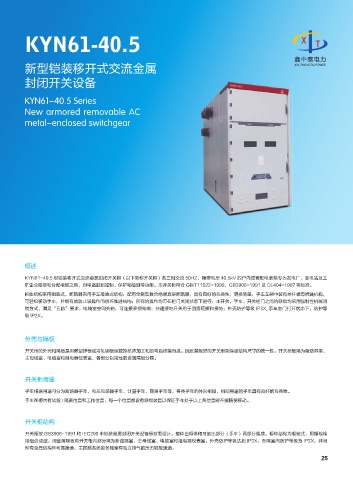

KYN61-40.5
操Иࡪऄԃ
新型铠装移开式交流金属 >/4 @.54-:'/ 65=+8
封闭开关设备
KYN61-40.5 Series
New armored removable AC
metal-enclosed switchgear
概述
KYN61-40.5 型铠装移开式交流金属封闭开关柜（以下简称开关柜）系三相交流 50HZ、额定电压 40.5kV 的户内成套配电表箱专为发电厂、变电站及工
矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能。本开关柜符合 GB/T11022-1999、GB3906-1991 及 DL404-1997 等标准。
柜体结构采用组装式，断路器采用手车落地式结构；配用全新型复合绝缘真空断路器，具有良好的互换性，更换简单；手车车架中装有丝杆螺母推进机构，
可轻松移动手车，并能有效防止误操作而损坏推进结构；所有的操作均可在柜门关闭状态下进行；主开关、手车、开关柜门之间的联锁均采用强制性机械闭
锁方式，满足“五防”要求；电缆室空间充裕，可连接多根电缆；快速接地开关用于回路短接和接地；外壳防护等级 IP3X, 手车室门打开状态下，防护等
级 IP2X。
外壳与隔板
开关柜的外壳和隔板是用敷铝锌板或冷轧钢板经数控机床加工和折弯后栓接而成。因此装配好的开关柜能保证结构尺寸的统一性。开关柜被隔为断路器室、
主母线室、电缆室和继电器仪表室，各部分以接地的金属隔板分隔。
开关柜用途
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形相同，相同用途的手车具有良好的互换性。
手车在柜内有试验 / 隔离位置和工作位置，每一个位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。
开关柜结构
开关柜按 GB3906-1991 和 IEC298 中铠装金属封闭开关设备标准而设计。整体由柜体和可抽出部分（手车）两部分组成。柜体结构为组装式，用螺栓栓
接组合成型。用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，外壳防护等级达到 IP3X，各隔室间防护等级为 IP2X，并且
所有金属结构件可靠接地，主回路系统的各隔室有独立排气的压力释放通道。
