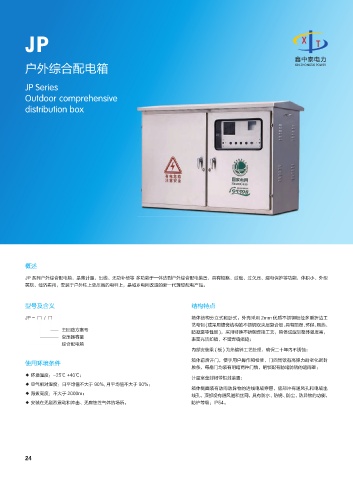

户外综合配电箱 >/4 @.54-:'/ 65=+8

JP Series

Outdoor comprehensive
distribution box

概述

JP 系列户外综合配电箱，是集计量、出线、无功补偿等 多功能于一体达到户外综合配电装置，具有短路、过载、过欠压、漏电保护等功能，体积小、外型
美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及含义 结构特点
JP - □ / □ 箱体结构分立式和卧式，外壳采用 2mm 优质不锈钢板经多重折边工
艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、
主回路方案号 防凝露等性能 )，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，
变压器容量 表面光洁如镜，不留焊缝痕迹；
综合配电箱
内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；
箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封
使用环境条件
胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩；
◆ 环境温度：-25℃ +40℃；
计量室全封闭带铅封装置；
◆ 空气相对湿度：日平均值不大于 90%, 月平均值不大于 90%；
箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出
◆ 海拔高度：不大于 2000m； 线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，
◆ 安装在无剧烈震动和冲击、无腐蚀性气体的场所。 防护等级：IP54。
