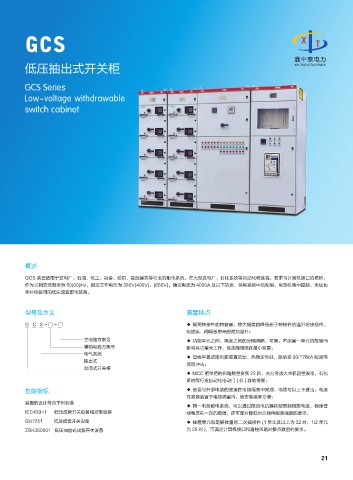

GCS
操Иࡪऄԃ
低压抽出式开关柜 >/4 @.54-:'/ 65=+8
GCS Series
Low-voltage withdrawable
switch cabinet
概述
GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，
作为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V)，(660V)，额定电流为 4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功
率补偿使用的低压成套配电装置。
型号及含义 装置特点
G C S - □ - □ ◆ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、
电缆头、间隔板带来的附加温升；
主电路方案号 ◆ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而
辅助电路方案号 影响其它单元工作，使故障局限在最小范围；
电气系统
◆ 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电
抽出式
流的冲击；
封闭式开关柜
◆ MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化
系统等行业自动化电动门 ( 机 ) 群的需要；
性能指标 ◆ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流
互感器装置于电缆隔室内，使安装维修方便；
装置的设计符合下列标准
◆ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母
IEC439-1 低压成套开关设备和控制设备 线电压在一定的数值，还可部分降低对元器件短路强度的要求；
GB7251 低压成套开关设备 ◆ 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元
ZBK360001 低压抽出式成套开关设备 为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。
21
