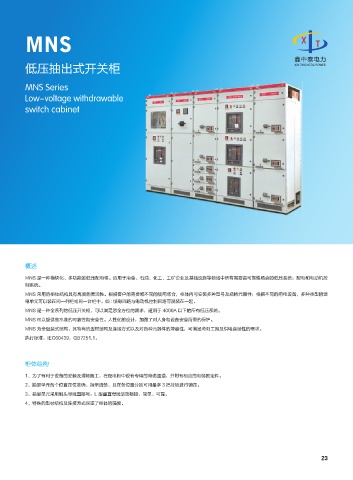

Page 27 - 陕西鑫中泰电力工程有限公司

MNS

操Иࡪऄԃ
低压抽出式开关柜 >/4 @.54-:'/ 65=+8

MNS Series

Low-voltage withdrawable
switch cabinet

概述

MNS 是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统；配电和电动机控
制系统。
MNS 采用的柜体结构具有高度的灵活性。根据客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；根据不同的用电设备，多种类型的馈
电单元可以装在同一列柜或同一台柜中。如 : 馈电回路与电动机控制回路可混装在一起。
MNS 是一种全系列的低压开关柜，可以满足您全方位的需求，适用于 4000A 以下的所有低压系统。
MNS 可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。
MNS 为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的需求。
执行标准：IEC60439，GB7251.1。

柜体结构
1、为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。
2、抽屉单元各个位置定位准确、指示清楚、且在各位置分别可用最多 3 把挂锁进行锁定。
3、抽屉单元采用触头导线直接与：L 型垂直母线活动插接、简单、可靠。
4、特殊的型材结构及连接方式保证了柜体的强度。
