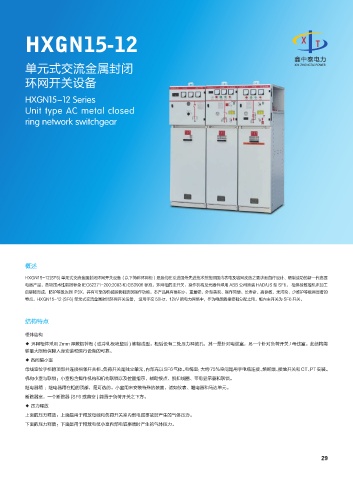

HXGN15-12
操Иࡪऄԃ
单元式交流金属封闭 >/4 @.54-:'/ 65=+8
环网开关设备
HXGN15-12 Series
Unit type AC metal closed
ring network switchgear
概述
HXGN15-12(SF6) 单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压
电器产品。各项技术性能指标全 IEC62271-200:2003 和 GB3906 标准。环网柜的主开关、操作机构及元器件采用 ABB 公司原装 HAD/US 型 SF6。 柜体经数控机床加工
后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的
特点。HXGN15-12 (SF6) 单元式交流金属封闭环网开关设备， 适用于交 50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为 SF6 开关。
结构特点
柜体结构
◆ 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。此结构能
够最大限地保障人身安装和运行设备的可靠。
◆ 各间隔小室
母线室位于柜的顶部并连接相邻开关柜。负荷开关是独立单元，内部充以SF6气体。电缆室：大约75％空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
机构小室与联锁：小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
继电器箱 ：继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置，诸如仪表、继电器和马达单元。
断路器室：一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
◆ 压力释放
上面的压力释放：上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
下面的压力释放：下面是用于释放电缆小室内部电弧事故时产生的气体压力。
29
