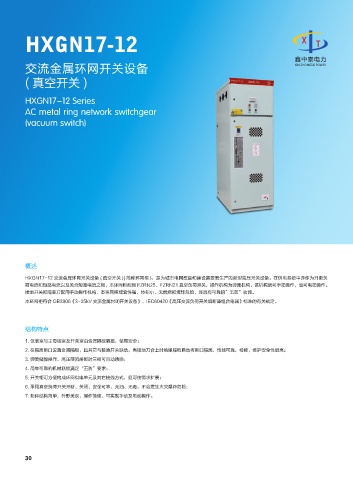

HXGN17-12

操Иࡪऄԃ
交流金属环网开关设备 >/4 @.54-:'/ 65=+8

( 真空开关 )

HXGN17-12 Series
AC metal ring network switchgear

(vacuum switch)

概述

HXGN17-12 交流金属环网开关设备 ( 真空开关 )( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负
荷电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。
接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

结构特点

1. 仪表室与主母线室及开关室由金属隔板隔离，使用安全；
2. 在隔离断口设置金属隔板，且其它与接地开关联动，当接地刀合上时绝缘隔板自动将断口隔离，性能可靠，检修，维护安全性能高；
3. 弹簧储能操作，高压限流熔断时三相可自动跳脱；
4. 简单可靠的机械联锁满足“五防”要求；
5. 开关柜可方便构成环网供电单元及其它接线方式，且可按需求扩展；
6. 采用真空负荷开关开断、关闭、安全可靠、无油、无毒，不会发生火灾爆炸危险；
7. 柜体结构简单，外形美观、操作简便、可实现手动及电动操作。

30
