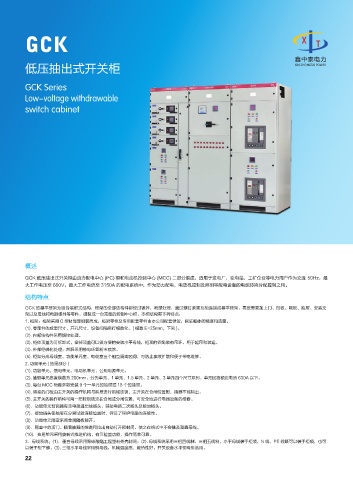

GCK

操Иࡪऄԃ
低压抽出式开关柜 >/4 @.54-:'/ 65=+8

GCK Series

Low-voltage withdrawable
switch cabinet

概述

GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz，最
大工作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
结构特点
GCK 的基本框架为组合装配式结构，框架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支
架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：
1. 柜架：柜架采用 C 型材局部组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。
(1). 零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。( 模数 E=25mm，下同 )。
(2). 内部结构件采用镀锌处理。
(3). 柜体顶盖为可拆卸式，拿掉顶盖可以很方便的安装水平母线，柜顶的四角装有吊环、用于起吊和装运。
(4). 外部经磷化处理；然后采用静电环氧粉末喷涂。
(5). 柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
2. 功能单元 ( 抽屉部分 )
(1). 功能单元：馈电单元、电动机单元、公用电源单元。
(2). 抽屉单元高度模数为 200mm，分为单元、1 单元、1.5 单元、2 单元、3 单元四个尺寸系列。单元回路额定电流 630A 以下。
(3). 每台 MCC 柜最多能安装 9 个一单元的抽屉或 18 个的抽屉。
(4). 隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。
(5). 主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
(6)．功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。
(7)．接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性。
(8)．功能单元隔室采用金属隔板隔开。
(9)．隔室中的活门。随着抽屉的推进和拉出自动打开和封闭，使之在格式中不会触及垂直母线。
(10)．抽屉单元采用旋转式推进机构，有三位置功能，操作简单可靠。
3．母线系统：(1)．垂直母线采用聚碳酸酯工程塑料外壳封闭；(2). 母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N 线、PE 线既可以装于柜项，也可
以装于柜下部。(3). 三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平铜母排选用。
