P. 23
GGJ
操Иࡪऄԃ

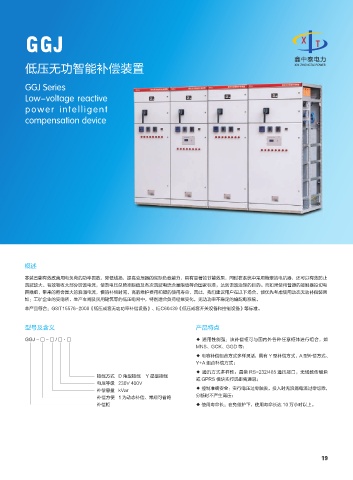

低压无功智能补偿装置 >/4 @.54-:'/ 65=+8
GGJ Series
Low-voltage reactive
power intelligent
compensation device
概述
本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止
谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电
容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置
如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。
本产品符合：G8/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。
型号及含义 产品特点
GGJ - □ - □ / □·□ ◆ 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如
MNS、GCK、GGD 等；
◆ 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、
Y+A 组合补偿方式；
◆ 通讯方式多样性：具备 RS-232/485 通讯接口，无线数传模块
接线方式 D 角型接线 Y 星型接线
或 GPRS 模块实行远距离通讯；
电压等级 230V 400V
◆ 控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，
补偿容量 kVar
分断时不产生高压；
补偿方便 1 为动态补偿、常规可省略
补偿柜 ◆ 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。
19
