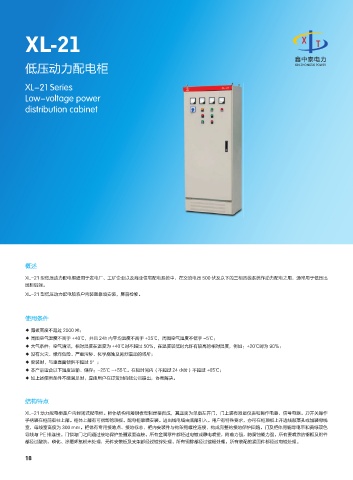

XL-21
操Иࡪऄԃ
低压动力配电柜 >/4 @.54-:'/ 65=+8
XL-21 Series
Low-voltage power
distribution cabinet
概述
XL-21 型低压动力配电柜适用于发电厂、工矿企业以及商业住宅配电系统中，在交流电压 500 伏及以下的三相四线系统作动力配电之用，通常用于低压出
线柜后端。
XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。
使用条件
◆ 海拔高度不超过 2000 米；
◆ 周围空气温度不高于 +40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -5℃；
◆ 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为 90%；
◆ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
◆ 安装时，与垂直面倾斜不超过 5°；
◆ 本产品适合以下温度运输、储存：-25℃ -+55℃。在短时间内（不超过 24 小时）不超过 +65℃；
◆ 如上述使用条件不能满足时，应由用户在订货时向我公司提出，协商解决。
结构特点
XL-21 动力配电柜是户内封闭式配电柜。柜体结构用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有测量仪表和操作电器、信号电器。刀开关操作
手柄装在柜前右柱上部。柜体上部有可拆卸的顶板。配电柜靠墙安装。进出线电缆由底部引入。用户有特殊要求，亦可在柜顶板上开进线敲落孔或加装母线
室，母线室高度为 300 ｍｍ。柜体有专用接地点、接地标志，柜内安装件与构架用螺栓连接，构成完整的接地保护回路。门及柜体用铜导电带和黄绿双色
导线与 PE 排连接。门锁与门之间通过接地保护垫圈紧固连接。所有金属零件都经过电镀或静电喷塑，附着力强，防腐蚀能力强。所有要喷涂的钢板及附件
都经过酸洗、磷化、涂覆环氧粉末处理，元件安装板及支架都经过镀锌处理。所有铜排都经过镀锡处理。所有装配的紧固件都经过电镀处理。
18
