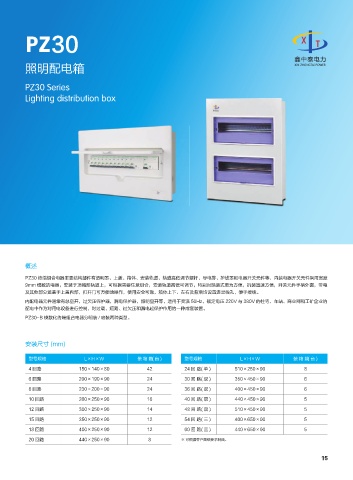

PZ30

操Иࡪऄԃ
照明配电箱 >/4 @.54-:'/ 65=+8

PZ30 Series

Lighting distribution box

概述

PZ30 终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨道、轨道高低调节螺杆、导电排、护线罩和电器开关元件等，内装电器开关元件采用宽度
9mm 模数的电器，安装于顶帽形轨道上，可根据需要任意组合，安装轨道高低可调节，特别对暗装式更为方便，拆装迅速方便，开关元件手柄外露，带电
及其他部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。
内配电器元件通常有总空开，过欠压保护器，漏电保护器，照明空开等，适用于交流 50Hz，额定电压 220V 与 380V 的住宅、车站、商业网和工矿企业的
配电中作为对用电设备进行控制，对过载、短路、过欠压和漏电起保护作用的一种成套装置。
PZ30-B 模数化终端组合电器分明装 / 暗装两种类型。

安装尺寸 (mm)

型号规格 L×H×W 装箱数(台) 型号规格 L×H×W 装箱数(台)
4 回路 150×140×80 42 24回路(单) 510×250×90 8
6 回路 200×190×90 24 30回路(双) 350×450×90 6
8 回路 230×200×90 24 36回路(双) 400×450×90 6

10 回路 260×250×90 16 40回路(双) 440×450×90 5
12 回路 300×250×90 14 48回路(双) 510×450×90 5
15 回路 350×250×90 12 54回路(三) 400×650×90 5
18 回路 400×250×90 12 60回路(三) 440×650×90 5
20 回路 440×250×90 8 ※ 可根据客户图纸要求制造。
