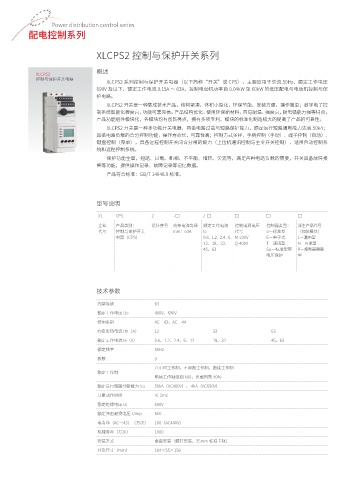

Power distribution control series
配电控制系列

XLCPS2 控制与保护开关系列

概述
XLCPS2
控制与保护开关电器
XLCPS2 系列控制与保护开关电器（以下简称“开关”或 CPS），主要应用于交流 50Hz、额定工作电压
690V 及以下、额定工作电流 0.15A ～ 63A、控制电动机功率自 0.04kW 至 60kW 的低压配电与电动机控制与保
护电路。
XLCPS2 开关是一种集成技术产品，结构紧凑，体积小型化，环保节能，安装方便，操作简单；数字电子控
制系统智能化程度高，功能可靠完善。产品结构优化，使用环保新材料，具有耐温、强度高，耐电弧能力强等特点，
产品功能组件模块化，各模块均有创新亮点，拥有多项专利，模块的标准化制造极大的提高了产品的可靠性。
XLCPS2 开关是一种多功能开关电器，具备电路过载与短路保护能力，额定运行短路通断能力达到 50kA；
具备电路负载的合分控制功能，操作寿命长，可靠性高；控制方式多样，手柄控制（手动）、端子控制（自动）、
键盘控制（菜单），具备远程控制开关闭合分闸的能力（上位机通讯控制与主令开关控制），适用自动控制系
统和远程控制系统。
保护功能全面，短路、过载、断相、不平衡、堵转、欠流等，满足各种电路负载的需要，开关具备故障报
警等功能，提供操作记录、故障记录等记忆数据。
产品符合标准：GB/T 14048.9 标准。

型号说明

XL CPS 2 - □ / □ □ □ □
企业 产品类别： 设计序号 壳架电流等级 额定工作电流 控制电源电压 控制器类型： 派生产品代号
代号 控制与保护开关 Inm：63A le 代号 S—标准型 （加装模块）
电器（CPS） 0.6、1.2、2.4、6、M-230V E—电子式 L—漏电型
12、18、32、 Q-400V T—通讯型 N—可逆型
45、63 Su—标准型带 R—熔断器隔离
电压保护 型

技术参数

壳架等级 63
额定工作电压 Ue 400V、690V
使用类别 AC—43，AC—44
约定发热电流 Ith（A） 12 32 63
额定工作电流 Ie（A） 0.6、1.2、2.4、6、12 18、32 45、63
额定频率 50Hz
极数 3
八小时工作制，不间断工作制，断续工作制
额定工作制
断续工作制级别 600，负载因数 40%
额定运行短路分断能力 Ics 50kA（AC400V）， 4kA（AC690V）
分断动作时间 ≤ 2ms
额定绝缘电压 Ui 690V
额定冲击耐受电压 Uimp 6kV
电寿命（AC—43）（万次） 100（AC400V）
机械寿命（万次） 1000
安装方式 垂直安装（螺钉安装、35mm 标准卡轨）
外形尺寸（mm） 184×55×158
