额定工作电压 (Ue) 400V、690V

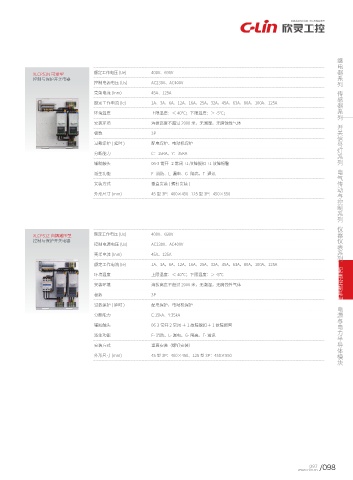

XLCPS1N 可逆型
控制与保护开关电器
控制电源电压 (Us) AC230V、AC400V
壳架电流 (Inm) 45A、125A
额定工作电流 (Ie) 1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A

环境温度 上限温度：＜ 40℃；下限温度：＞ -5℃；
电气传动与控制系列 开关信号灯系列
安装环境 海拔高度不超过 2000 米，无潮湿，无腐蚀性气体
极数 3P
过载保护 ( 延时 ) 配电保护、电动机保护
分断能力 C：15KA、Y：35KA
辅助触头 06-3 常开 2 常闭 +1 故障脱扣 +1 故障报警
派生功能 F- 消防、L- 漏电、G- 隔离、T- 通讯
安装方式 垂直安装 ( 螺钉安装 )
外形尺寸 (mm) 45 型 3P：400×450 125 型 3P：450×550

仪器仪表系列

额定工作电压 (Ue) 400V、690V
XLCPS1Z 自耦减压型
控制与保护开关电器
控制电源电压 (Us) AC230V、AC400V
壳架电流 (Inm) 45A、125A
配电控制系列
额定工作电流 (Ie) 1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A

环境温度 上限温度：＜ 40℃；下限温度：＞ -5℃
安装环境 海拔高度不超过 2000 米，无潮湿，无腐蚀性气体
极数 3P
电源与电力半导体模块
过载保护 ( 延时 ) 配电保护、电动机保护
分断能力 C:15kA、Y:35kA
辅助触头 06-3 常开 2 常闭 ＋ 1 故障脱扣＋ 1 故障报警
派生功能 F- 消防、L- 漏电、G- 隔离、T- 通讯
安装方式 垂直安装（螺钉安装）
外形尺寸 (mm) 45 型 3P：400×450、125 型 3P：450×550
