APF 模块化有源滤波器

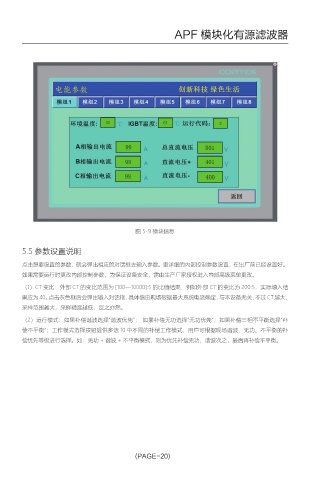

图 5-9 模块信息

5.5 参数设置说明

点击想要设置的参数，就会弹出相应的对话框去输入参数。更详细的内部控制参数设置，在出厂前已经设置好。
如果需要运行时更改内部控制参数，为保证设备安全，需由生产厂家授权进入内部高级菜单更改。
（1）CT 变比：外部 CT 的变比范围为 [100—10000]:5 的比值结果，例如外部 CT 的变比为 200:5，实际填入结
果应为40。点击灰色框后会弹出输入对话框，具体值由现场根据最大系统电流确定，与本设备无关，不过CT越大，
采样范围越大，采样精度越低，反之亦然。
（2）运行模式：如果补偿谐波选择“谐波优先”； 如果补偿无功选择“无功优先”；如果补偿三相不平衡选择“补
偿不平衡”；工作模式选择按钮提供多达 10 中不同的补偿工作模式，用户可根据现场谐波、无功、不平衡的补
偿优先等级进行选择。如：无功 + 谐波 + 不平衡模式，则为优先补偿无功，谐波次之，最后再补偿不平衡。

(PAGE-20)
