P. 165
HR3
熔断器式隔离开关

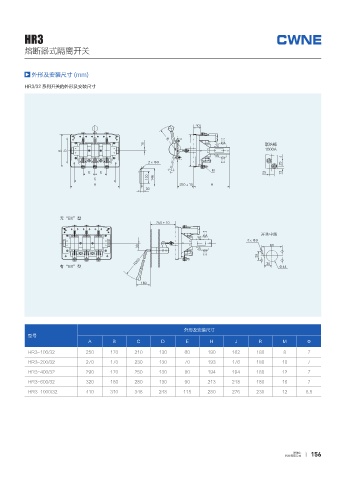

外形及安装尺寸 (mm)
HR3/32 系列开关的外形及安装尺寸
3
㖀㏿Ძ
"
# %
+
f
.
& &
$
" d )
ᬌĄ#9ąಷ
d
ᐬڟ͙㏫
f
3
ᰵĄ#9ąಷ
外形及安装尺寸
型号
A B C D E H J R M Φ
HR3-100/32 250 170 210 130 60 190 162 180 8 7
HR3-200/32 270 170 230 130 70 193 176 180 10 7
HR3-400/32 290 170 250 130 80 194 194 180 12 7
HR3-600/32 320 180 280 130 90 213 218 180 16 7
HR3-1000/32 410 310 348 248 115 280 276 230 12 8.5
