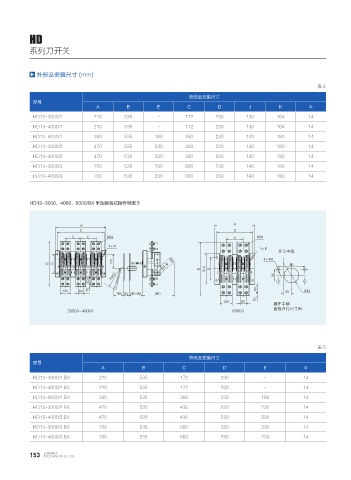

Page 162 - 维纳尔科技有限公司

HD

系列刀开关

外形及安装尺寸 (mm)

表4
外形及安装尺寸
型号
A B E C D J K Φ

HD13-3000/1 210 535 - 172 230 130 164 14
HD13-4000/1 210 535 - 172 230 130 164 14
HD13-6000/1 390 535 160 350 230 140 180 14
HD13-3000/2 470 535 230 430 230 140 180 14
HD13-4000/2 470 535 230 430 230 140 180 14
HD13-3000/3 700 535 230 660 230 140 180 14
HD13-4000/3 700 535 230 660 230 140 180 14

HD13-3000、4000、6000/BX 手动旋转式操作型图 5

" "
$ $
& & . & .
fŸ
fŸ
ᐬڟ͙㏫
fŸ

# %
# %
3

Ÿ
_

᧹҈᝷ᳰ
"_ " " 䲎Ძᐬႀᅦᄤప

表5
外形及安装尺寸
型号
A B C D E Φ

HD13-3000/1 BX 210 535 172 230 - 14
HD13-4000/1 BX 210 535 172 230 - 14
HD13-6000/1 BX 390 535 350 230 160 14
HD13-3000/2 BX 470 535 430 230 230 14
HD13-4000/2 BX 470 535 430 230 230 14
HD13-3000/3 BX 700 535 660 230 230 14
HD13-4000/3 BX 700 535 660 230 230 14
