HR3

熔断器式隔离开关

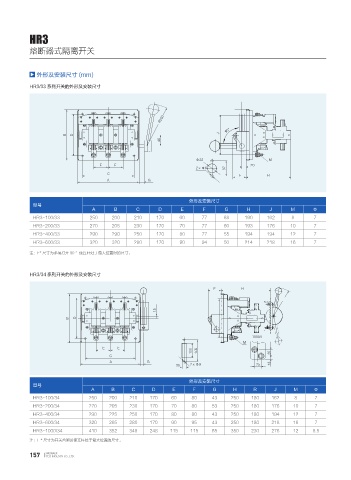

外形及安装尺寸 (mm)

HR3/33 系列开关的外形及安装尺寸

3
c
+
# %

Ÿ .
& &
fŸ
$ ' )
" (

外形及安装尺寸
型号
A B C D E F G H J M Φ
HR3-100/33 250 200 210 170 60 77 68 190 162 8 7
HR3-200/33 270 205 230 170 70 77 60 193 176 10 7
HR3-400/33 290 290 250 170 80 77 55 194 194 12 7
HR3-600/33 320 320 280 170 90 94 50 214 218 16 7
注：F* 尺寸为手柄打开 90 °使连杆处于最大位置时的尺寸。

HR3/34 系列开关的外形及安装尺寸

' )

# %

"
.
& &

$
" (
fŸ

外形及安装尺寸
型号
A B C D E F G H R J M Φ
HR3-100/34 250 200 210 170 60 80 43 250 180 162 8 7
HR3-200/34 270 205 230 170 70 80 53 250 180 176 10 7
HR3-400/34 290 225 250 170 80 80 43 250 180 194 12 7
HR3-600/34 320 265 280 170 90 95 43 250 180 218 16 7
HR3-1000/34 410 352 348 248 115 115 65 350 230 276 12 8.5
注：F * 尺寸为开关合闸时使连杆处于最大位置的尺寸。
