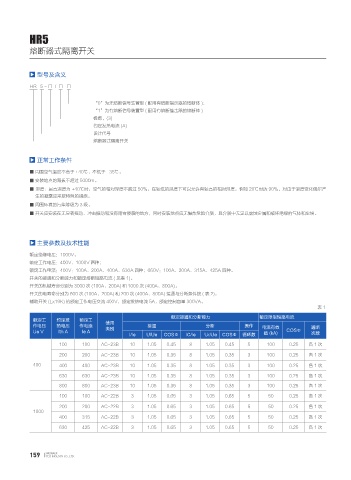

HR5

熔断器式隔离开关

型号及含义

HR 5 - □ / □ □

“0”为无熔断信号装置型 ( 配用有熔断指示器的熔断体 )；
“1”为有熔断信号装置型 ( 配用有熔断撞击器的熔断体 )
极数，(3)
约定发热电流 (A)
设计代号
熔断器式隔离开关

正常工作条件
■ 周围空气温度不高于 +40℃，不低于 -35℃。
■ 安装地点的海拔不超过 5000m。
■ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
■ 周围环境的污染等级为 3 级。
■ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要参数及技术性能
额定绝缘电压：1000V。
额定工作电压：400V、1000V 两种；
额定工作电流：400V：100A、200A、400A、630A 四种；660V：100A、200A、315A、425A 四种。
开关的接通和分断能力和额定熔断短路电流 ( 见表 1)。
开关的机械寿命分别为 3000 次 (100A、200A) 和 1000 次 (400A、800A)。
开关的电寿命分别为 600 次 (100A、200A) 和 200 次 (400A、800A) 接通与分断条件按 ( 表 2)。
辅助开关 (Lx19K) 的额定工作电压交流 400V，额定发热电流 5A，额定控制容量 300VA。
表1
额定接通和分断能力 额定限制短路电流
额定工 约定发 额定工 使用
作电压 热电压 作电流 类别 接通 分断 操作 电流有效 通断
Ue V Ith A Ie A 值 (kA) COSΦ 次数
I/Ie U/Ue COSΦ IC/Ie Ur/Ue COSΦ 循环数
100 100 AC-23B 10 1.05 0.45 8 1.05 0.45 5 100 0.25 各1次
200 200 AC-23B 10 1.05 0.35 8 1.05 0.35 3 100 0.25 各1次
400 400 400 AC-23B 10 1.05 0.35 8 1.05 0.35 3 100 0.25 各1次
630 630 AC-23B 10 1.05 0.35 8 1.05 0.35 3 100 0.25 各1次
800 800 AC-23B 10 1.05 0.35 8 1.05 0.35 3 100 0.25 各1次
100 100 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次

200 200 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
1000
400 315 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
630 425 AC-22B 3 1.05 0.65 3 1.05 0.65 5 50 0.25 各1次
