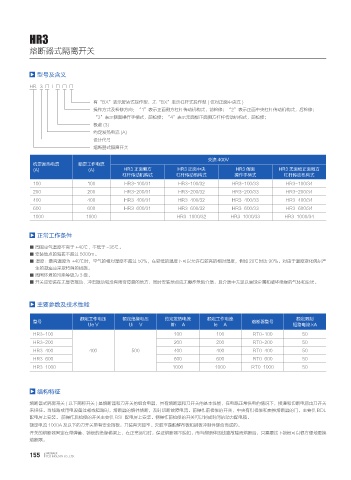

HR3

熔断器式隔离开关

型号及含义

HR 3 □ / □ □ □

有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型 ( 仅对正面中央式 )
操作方式及检修方向：“1”表示正面侧方杠杆传动机构式，前检修；“2”表示正面中央杠杆传动机构式，后检修；
“3”表示侧面操作手柄式，前检修；“4”表示无面板正面侧方杠杆传动机构式，前检修；
极数 (3)
约定发热电流 (A)
设计代号
熔断器式隔离开关

交流 400V
约定发热电流 额定工作电流
(A) (A) HR3 正面侧方 HR3 正面中央 HR3 侧面 HR3 无面板正面侧方
杠杆传动机构式 杠杆传动机构式 操作手柄式 杠杆传动机构式
100 100 HR3-100/31 HR3-100/32 HR3-100/33 HR3-100/34
200 200 HR3-200/31 HR3-200/32 HR3-200/33 HR3-200/34
400 400 HR3-400/31 HR3-400/32 HR3-400/33 HR3-400/34
600 600 HR3-600/31 HR3-600/32 HR3-600/33 HR3-600/34
1000 1000 HR3-1000/32 HR3-1000/33 HR3-1000/34

正常工作条件

■ 周围空气温度不高于 +40℃，不低于 -35℃。
■ 安装地点的海拔不超过 5000m。
■ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
■ 周围环境的污染等级为 3 级。
■ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要参数及技术性能

额定工作电压 额定绝缘电压 约定发热电流 额定工作电流 额定限制
型号 熔断器型号
Ue V Ui V Ith A Ie A 短路电流 kA
HR3-100 100 100 RT0-100 50
HR3-200 200 200 RT0-200 50
HR3-400 400 500 400 400 RT0-400 50
HR3-600 600 600 RT0-600 50
HR3-1000 1000 1000 RT0-1000 50

结构特征

熔断器式隔离开关 ( 以下简称开关 ) 是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关
来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供检修和更换熔断器的门，主要供 BDL
配电屏上安装。 前操作后检修的开关主要供 BSL 配电屏上安装。侧操作前检修的开关可以制成封闭的动力配电箱。
额定电流 1000A 及以下的刀开关带有安全挡板，并装有灭弧室。灭弧室是酚醛布板和钢板冲制件铆合而成的。
开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板可以很方便地更换
熔断器。
