HD

系列刀开关

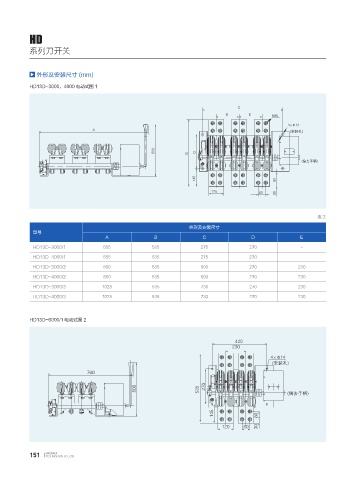

外形及安装尺寸 (mm)

HD13D-3000、4000 电动式图 1

$
& & .
fŸ
" Ⴕ㷱ႀ

# %
ᦄࣧ᝷ᳰ

表2
外形及安装尺寸
型号
A B C D E

HD13D-3000/1 555 535 275 270 -
HD13D-4000/1 555 535 275 270 -
HD13D-3000/2 800 535 500 270 230
HD13D-4000/2 800 535 500 270 230
HD13D-3000/3 1028 535 730 270 230
HD13D-4000/3 1028 535 730 270 230

HD13D-6000/1 电动式图 2

fŸ
Ⴕ㷱ႀ

ᦄࣧ᝷ᳰ
