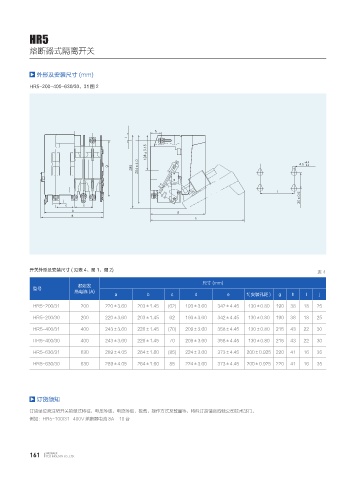

HR5

熔断器式隔离开关

外形及安装尺寸 (mm)

HR5-200-400-630/30、31 图 2

I
J
d

H d

G
d
K
D D
C E
B
F

开关外形及安装尺寸 ( 见表 4、图 1、图 2)
表4
尺寸 (mm)
额定发
型号
热电流 (A)
a b c d e f( 安装孔距 ) g h I j
HR5-200/31 200 220±3.60 203±1.45 (62) 193±3.60 342±4.45 130±0.80 190 38 18 25

HR5-200/30 200 220±3.60 203±1.45 62 193±3.60 342±4.45 130±0.80 190 38 18 25
HR5-400/31 400 243±3.60 226±1.45 (70) 209±3.60 358±4.45 130±0.80 215 43 22 30

HR5-400/30 400 243±3.60 226±1.45 70 209±3.60 358±4.45 130±0.80 215 43 22 30
HR5-630/31 630 289±4.05 264±1.60 (85) 224±3.60 373±4.45 200±0.925 220 41 16 35

HR5-630/30 630 289±4.05 264±1.60 85 224±3.60 373±4.45 200±0.925 220 41 16 35

订货须知

订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。
例如：HR5-100/31 400V 熔断器电流 8A 10 台
