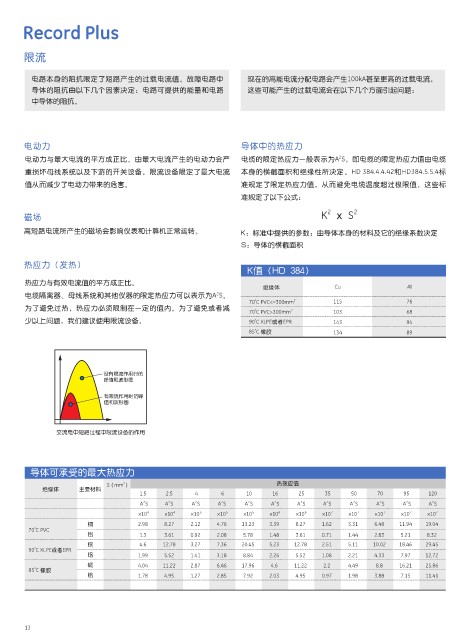

Record Plus

限流

电路本身的阻抗限定了短路产生的过载电流值。故障电路中 现在的高能电流分配电路会产生100kA甚至更高的过载电流，
导体的阻抗由以下几个因素决定：电路可提供的能量和电路 这些可能产生的过载电流会在以下几个方面引起问题：
中导体的阻抗。

电动力 导体中的热应力
2
电动力与最大电流的平方成正比。由最大电流产生的电动力会严 电缆的限定热应力一般表示为A S，即电缆的限定热应力值由电缆
重损坏母线系统以及下游的开关设备。限流设备限定了最大电流 本身的横截面积和绝缘性所决定。HD 384.4.4.42和HD384.5.5.4标
值从而减少了电动力带来的危害。 准规定了限定热应力值，从而避免电缆温度超过极限值。这些标
准规定了以下公式：
2
磁场 K x S 2

高短路电流所产生的磁场会影响仪表和计算机正常运转。 K: 标准中提供的参数; 由导体本身的材料及它的绝缘系数决定
S：导体的横截面积

热应力（发热）
K值（HD 384）
热应力与有效电流值的平方成正比。
绝缘体 Cu Al
2
电缆隔离器、母线系统和其他仪器的限定热应力可以表示为A S。
70 C PVC<=300mm 2 115 76
o
为了避免过热，热应力必须限制在一定的值内。为了避免或者减
70 C PVC>300mm 2 103 68
o
少以上问题，我们建议使用限流设备。 90 C XLPE或者EPR 143 94
o
o
85 C 橡胶 134 89

没有限流作用时的
峰值和波形图
有限流作用时的峰
值和波形图

交流电中短路过程中限流设备的作用

导体可承受的最大热应力
2
S （mm ） 热效应值
绝缘体 主要材料
1.5 2.5 4 6 10 16 25 35 50 70 95 120
2
2
2
2
2
2
2
A S A S A S A S A S A S A S A S A S A S A S A S
2
2
2
2
2
x10 4 x10 4 x10 5 x10 5 x10 5 x10 6 x10 6 x10 7 x10 7 x10 7 x10 7 x10 7
铜 2.98 8.27 2.12 4.76 13.23 3.39 8.27 1.62 3.31 6.48 11.94 19.04
70 C PVC
o
铝 1.3 3.61 0.92 2.08 5.78 1.48 3.61 0.71 1.44 2.83 5.21 8.32
铜 4.6 12.78 3.27 7.36 20.45 5.23 12.78 2.51 5.11 10.02 18.46 29.45
o
90 C XLPE或者EPR
铝 1.99 5.52 1.41 3.18 8.84 2.26 5.52 1.08 2.21 4.33 7.97 12.72
铜 4.04 11.22 2.87 6.46 17.96 4.6 11.22 2.2 4.49 8.8 16.21 25.86
o
85 C 橡胶
铝 1.78 4.95 1.27 2.85 7.92 2.03 4.95 0.97 1.98 3.88 7.15 11.41
