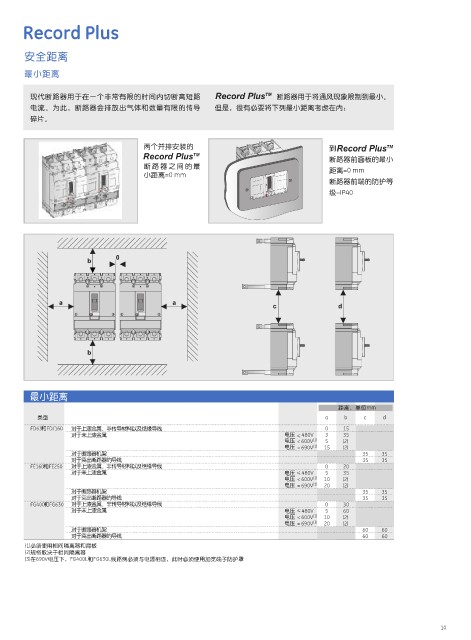

Record Plus

安全距离

最小距离

现代断路器用于在一个非常有限的时间内切断高短路 断路器用于将通风现象限制到最小。
电流。为此，断路器会排放出气体和数量有限的传导 但是，很有必要将下列最小距离考虑在内：
碎片。

两个并排安装的 到
断路器前面板的最小
断 路 器 之 间 的 最 距离=0 mm
小距离=0 mm
断路器前端的防护等
级=IP40

最小距离
距离，单位mm
类型 a b c d

FD63 和 FD/160 对于上漆金属、非传导材料以及绝缘导线 0 15

对于未上漆金属 电压 480V 3 35
电压 < 600V (1) 5 (2)
电压 = 690V (1) 15 (2)

对于断路器机架 35 35
对于突出断路器的导线 35 35
FE160 和 FE250 对于上漆金属、非传导材料以及绝缘导线 0 20
对于未上漆金属 电压 480V 5 35
电压 < 600V (1) 10 (2)
电压 = 690V (1) 20 (2)
对于断路器机架 35 35
对于突出断路器的导线 35 35
FG400 和 FG630 对于上漆金属、非传导材料以及绝缘导线 0 30
对于未上漆金属 电压 480V 5 60
电压 < 600V (1) 10 (2)
电压 = 690V (3) 20 (2)
对于断路器机架 60 60
对于突出断路器的导线 60 60
(1)必须使用相间隔离器和背板
(2)规格取决于相间隔离器
(3)在690V电压下，FG400L和FG630L线路侧必须与电源相连，此时必须使用加宽端子防护罩
