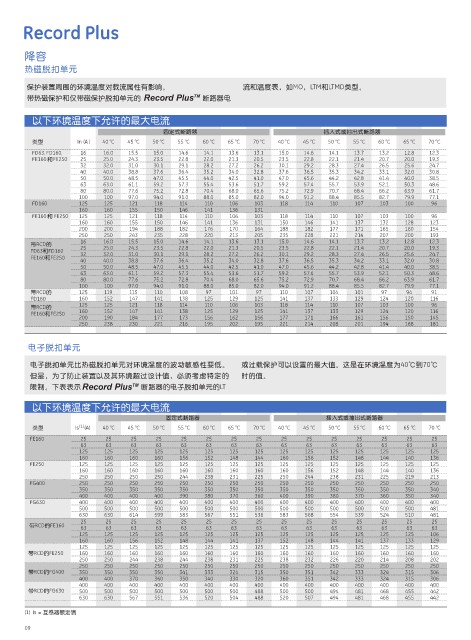

Record Plus

降容
热磁脱扣单元

保护装置周围的环境温度对载流属性有影响。 流和温度表，如MO，LTM和LTMD类型。
带热磁保护和仅带磁保护脱扣单元的 断路器电

以下环境温度下允许的最大电流
固定式断路器 插入式或抽出式断路器
O
O
O
类型 In (A ) 40 C 45 C 50 C 55 C 60 C 65 C 70 C 40 C 45 C 50 C 55 C 60 C 65 C 70 C
O
O
O
O
O
O
O
O
O
O
O
FD63, FD160, 16 16.0 15.5 15.0 14.6 14.1 13.6 13.1 15.0 14.6 14.1 13.7 13.2 12.8 12.3
FE160 和 FE250 25 25.0 24.3 23.5 22.8 22.0 21.3 20.5 23.5 22.8 22.1 21.4 20.7 20.0 19.3
32 32.0 31.0 30.1 29.1 28.2 27.2 26.2 30.1 29.2 28.3 27.4 26.5 25.6 24.7
40 40.0 38.8 37.6 36.4 35.2 34.0 32.8 37.6 36.5 35.3 34.2 33.1 32.0 30.8
50 50.0 48.5 47.0 45.5 44.0 42.5 41.0 47.0 45.6 44.2 42.8 41.4 40.0 38.5
63 63.0 61.1 59.2 57.3 55.4 53.6 51.7 59.2 57.4 55.7 53.9 52.1 50.3 48.6
80 80.0 77.6 75.2 72.8 70.4 68.0 65.6 75.2 72.9 70.7 68.4 66.2 63.9 61.7
100 100 97.0 94.0 91.0 88.0 85.0 82.0 94.0 91.2 88.4 85.5 82.7 79.9 77.1
FD160 125 125 121 118 114 110 106 103 118 114 110 107 103 100 96
160 160 155 150 146 141 136 131
FE160 和 FE250 125 125 121 118 114 110 106 103 118 114 110 107 103 100 96
160 160 155 150 146 141 136 131 150 146 141 137 132 128 123
200 200 194 188 182 176 170 164 188 182 177 171 165 160 154
250 250 243 235 228 220 213 205 235 228 221 214 207 200 193
16 16.0 15.5 15.0 14.6 14.1 13.6 13.1 15.0 14.6 14.1 13.7 13.2 12.8 12.3
带RCD的
FD63和FD160 25 25.0 24.3 23.5 22.8 22.0 21.3 20.5 23.5 22.8 22.1 21.4 20.7 20.0 19.3
25.6
24.7
30.1
30.1
28.3
26.5
29.2
27.2
32
32.0
28.2
29.1
26.2
31.0
27.4
FE160和FE250
40 40.0 38.8 37.6 36.4 35.2 34.0 32.8 37.6 36.5 35.3 34.2 33.1 32.0 30.8
50 50.0 48.5 47.0 45.5 44.0 42.5 41.0 47.0 45.6 44.2 42.8 41.4 40.0 38.5
63 63.0 61.1 59.2 57.3 55.4 53.6 51.7 59.2 57.4 55.7 53.9 52.1 50.3 48.6
80 80.0 77.6 75.2 72.8 70.4 68.0 65.6 75.2 72.9 70.7 68.4 66.2 63.9 61.7
100 100 97.0 94.0 91.0 88.0 85.0 82.0 94.0 91.2 88.4 85.5 82.7 79.9 77.1
带RCD的 125 119 115 110 108 97 101 97 110 107 104 101 97 94 91
FD160 160 152 147 141 138 125 129 125 141 137 133 129 124 120 116
125 125 121 118 114 110 106 103 118 114 110 107 103 100 96
带RCD的
FE160和FE250 160 152 147 141 138 125 129 125 141 137 133 129 124 120 116
200 190 184 177 173 156 162 156 177 171 166 161 156 150 145
250 238 230 221 216 195 202 195 221 214 208 201 194 188 181
电子脱扣单元
电子脱扣单元比热磁脱扣单元对环境温度的波动敏感性要低。 或过载保护可以设置的最大值。这是在环境温度为40℃到70℃
但是，为了防止装置以及其环境超过设计值，必须考虑特定的 时的值。
限制。下表表示 断路器的电子脱扣单元的LT
以下环境温度下允许的最大电流
固定式断路器 插入式或抽出式断路器
O
O
O
O
O
O
O
O
O
O
O
类型 Is (1) (A) 40 C 45 C 50 C 55 C 60 C 65 C 70 C 40 C 45 C 50 C 55 C 60 C 65 C 70 C
O
O
O
FE160 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
63 63 63 63 63 63 63 63 63 63 63 63 63 63 63
125 125 125 125 125 125 125 125 125 125 125 125 125 125 125
160 160 160 160 156 152 148 144 160 156 152 148 144 140 136
FE250 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125
160 160 160 160 160 160 160 160 160 156 152 148 144 140 136
250 250 250 250 244 238 231 225 250 244 238 231 225 219 213
FG400 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250
350 350 350 350 350 350 350 350 350 350 350 350 350 350 340
400 400 400 400 390 380 370 360 400 390 380 370 360 350 340
FG630 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400
500 500 500 500 500 500 500 500 500 500 500 500 500 500 481
630 630 614 599 583 567 551 536 583 568 554 539 524 510 481
25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
带RCD的FE160
63 63 63 63 63 63 63 63 63 63 63 63 63 63 63
125 125 125 125 125 125 125 125 125 125 125 125 125 125 106
160 160 156 152 148 144 141 137 152 148 144 141 137 133 129
125 125 125 125 125 125 125 125 125 125 125 125 125 125 125
带RCD的FE250 160 160 160 160 160 160 160 160 160 160 160 160 160 160 160
250 250 244 238 244 238 231 225 238 232 226 220 214 208 202
250 250 250 250 250 250 250 250 250 250 250 250 250 250 250
带RCD的FG400 350 350 350 350 341 333 324 315 350 351 342 333 324 315 306
400 400 370 360 350 340 330 320 360 351 342 333 324 315 306
400 400 400 400 400 400 400 400 400 400 400 400 400 400 400
带RCD的FG630 500 500 500 500 500 500 500 488 500 500 494 481 468 455 442
630 630 567 551 536 520 504 488 520 507 494 481 468 455 442
(1) Is = 互感器额定值
