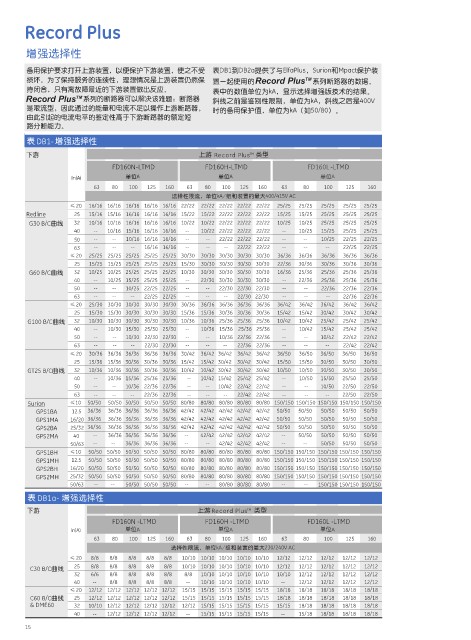

Record Plus

增强选择性

备用保护要求打开上游装置，以便保护下游装置，使之不受 表DB1到DB2a提供了与ElfaPlus，Surion和Mpact保护装
损坏。为了保持服务的连续性，理想情况是上游装置仍然保 置一起使用的 系列断路器的数据。
持闭合，只有离故障最近的下游装置做出反应。 表中的数值单位为kA，显示选择增强版技术的结果。
系列的断路器可以解决该难题：断路器 斜线之前是鉴别性限制，单位为kA，斜线之后是400V
是限流型，因此通过的能量和电流不足以操作上游断路器。 时的备用保护值，单位为kA（如50/80）。
由此引起的电流电平的鉴定性高于下游断路器的额定短
路分断能力。

表 DB1- 增强选择性

下游 上游 Record Plus 类型
TM
FD160N -LTMD FD160H -LTMD FD160L -LTMD
In(A) 单位A 单位A 单位A
63 80 100 125 160 63 80 100 125 160 63 80 100 125 160
选择性限流，单位kA/组和装置的最大400/415V AC
≤ 20 16/16 16/16 16/16 16/16 16/16 22/22 22/22 22/22 22/22 22/22 25/25 25/25 25/25 25/25 25/25
Redline 25 15/16 15/16 16/16 16/16 16/16 15/22 15/22 22/22 22/22 22/22 15/25 15/25 25/25 25/25 25/25
G30 B/C曲线 32 10/16 10/16 16/16 16/16 16/16 10/22 10/22 22/22 22/22 22/22 10/25 10/25 25/25 25/25 25/25
40 -- 10/16 15/16 16/16 16/16 -- 10/22 22/22 22/22 22/22 -- 10/25 15/25 25/25 25/25
50 -- -- 10/16 16/16 16/16 -- -- 22/22 22/22 22/22 -- -- 10/25 22/25 22/25
63 -- -- -- 16/16 16/16 -- -- -- 22/22 22/22 -- -- -- 22/25 22/25
≤ 20 25/25 25/25 25/25 25/25 25/25 30/30 30/30 30/30 30/30 30/30 36/36 36/36 36/36 36/36 36/36
25 15/25 15/25 25/25 25/25 25/25 15/30 30/30 30/30 30/30 30/30 22/36 30/36 30/36 30/36 30/36
G60 B/C曲线 32 10/25 10/25 25/25 25/25 25/25 10/30 30/30 30/30 30/30 30/30 16/36 25/36 25/36 25/36 25/36
40 -- 10/25 15/25 25/25 25/25 -- 22/30 30/30 30/30 30/30 -- 22/36 25/36 25/36 25/36
50 -- -- 10/25 22/25 22/25 -- -- 22/30 22/30 22/30 -- -- 22/36 22/36 22/36
63 -- -- -- 22/25 22/25 -- -- -- 22/30 22/30 -- -- -- 22/36 22/36
≤ 20 25/30 30/30 30/30 30/30 30/30 30/36 36/36 36/36 36/36 36/36 36/42 36/42 36/42 36/42 36/42
25 15/30 15/30 30/30 30/30 30/30 15/36 15/36 30/36 30/36 30/36 15/42 15/42 30/42 30/42 30/42
G100 B/C曲线 32 10/30 10/30 30/30 30/30 30/30 10/36 10/36 25/36 25/36 25/36 10/42 10/42 25/42 25/42 25/42
40 -- 10/30 15/30 25/30 25/30 -- 10/36 15/36 25/36 25/36 -- 10/42 15/42 25/42 25/42
50 -- -- 10/30 22/30 22/30 -- -- 10/36 22/36 22/36 -- -- 10/42 22/42 22/42
63 -- -- -- 22/30 22/30 -- -- -- 22/36 22/36 -- -- -- 22/42 22/42
≤ 20 30/36 36/36 36/36 36/36 36/36 30/42 36/42 36/42 36/42 36/42 36/50 36/50 36/50 36/50 36/50
25 15/36 15/36 30/36 30/36 30/36 15/42 15/42 30/42 30/42 30/42 15/50 15/50 30/50 30/50 30/50
GT25 B/C曲线 32 10/36 10/36 30/36 30/36 30/36 10/42 10/42 30/42 30/42 30/42 10/50 10/50 30/50 30/50 30/50
40 -- 10/36 15/36 25/36 25/36 -- 10/42 15/42 25/42 25/42 -- 10/50 15/50 25/50 25/50
50 -- -- 10/36 22/36 22/36 -- -- 10/42 22/42 22/42 -- -- 10/50 22/50 22/50
63 -- -- -- 22/36 22/36 -- -- -- 22/42 22/42 -- -- -- 22/50 22/50
Surion ≤ 10 50/50 50/50 50/50 50/50 50/50 80/80 80/80 80/80 80/80 80/80 150/150 150/150 150/150 150/150 150/150
GPS1BA 12.5 36/36 36/36 36/36 36/36 36/36 42/42 42/42 42/42 42/42 42/42 50/50 50/50 50/50 50/50 50/50
GPS1MA 16/20 36/36 36/36 36/36 36/36 36/36 42/42 42/42 42/42 42/42 42/42 50/50 50/50 50/50 50/50 50/50
GPS2BA 25/32 36/36 36/36 36/36 36/36 36/36 42/42 42/42 42/42 42/42 42/42 50/50 50/50 50/50 50/50 50/50
GPS2MA 40 -- 36/36 36/36 36/36 36/36 -- 42/42 42/42 42/42 42/42 -- 50/50 50/50 50/50 50/50
50/63 -- -- 36/36 36/36 36/36 -- -- 42/42 42/42 42/42 -- -- 50/50 50/50 50/50
GPS1BH ≤ 10 50/50 50/50 50/50 50/50 50/50 80/80 80/80 80/80 80/80 80/80 150/150 150/150 150/150 150/150 150/150
GPS1MH 12.5 50/50 50/50 50/50 50/50 50/50 80/80 80/80 80/80 80/80 80/80 150/150 150/150 150/150 150/150 150/150
GPS2BH 16/20 50/50 50/50 50/50 50/50 50/50 80/80 80/80 80/80 80/80 80/80 150/150 150/150 150/150 150/150 150/150
GPS2MH 25/32 50/50 50/50 50/50 50/50 50/50 80/80 80/80 80/80 80/80 80/80 150/150 150/150 150/150 150/150 150/150
50/63 -- -- 50/50 50/50 50/50 -- -- 80/80 80/80 80/80 -- -- 150/150 150/150 150/150
表 DB1a- 增强选择性
下游 上游 Record Plus TM 类型
FD160N -LTMD FD160H -LTMD FD160L -LTMD
In(A) 单位A 单位A 单位A
63 80 100 125 160 63 80 100 125 160 63 80 100 125 160
选择性限流，单位kA/组和装置的最大230/240V AC
≤ 20 8/8 8/8 8/8 8/8 8/8 10/10 10/10 10/10 10/10 10/10 12/12 12/12 12/12 12/12 12/12
25 8/8 8/8 8/8 8/8 8/8 10/10 10/10 10/10 10/10 10/10 12/12 12/12 12/12 12/12 12/12
C30 B/C曲线
32 6/6 8/8 8/8 8/8 8/8 8/8 10/10 10/10 10/10 10/10 10/10 12/12 12/12 12/12 12/12
40 -- 8/8 8/8 8/8 8/8 -- 10/10 10/10 10/10 10/10 -- 12/12 12/12 12/12 12/12
≤ 20 12/12 12/12 12/12 12/12 12/12 15/15 15/15 15/15 15/15 15/15 18/18 18/18 18/18 18/18 18/18
C60 B/C曲线 25 12/12 12/12 12/12 12/12 12/12 15/15 15/15 15/15 15/15 15/15 18/18 18/18 18/18 18/18 18/18
& DME60 32 10/10 12/12 12/12 12/12 12/12 12/12 15/15 15/15 15/15 15/15 15/15 18/18 18/18 18/18 18/18
40 -- 12/12 12/12 12/12 12/12 -- 15/15 15/15 15/15 15/15 -- 15/18 18/18 18/18 18/18
