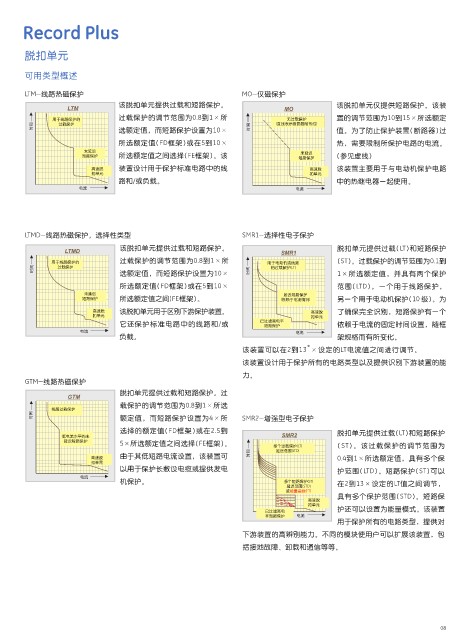

Record Plus

脱扣单元

可用类型概述

LTM-线路热磁保护 MO-仅磁保护
该脱扣单元提供过载和短路保护。 该脱扣单元仅提供短路保护。该装
过载保护的调节范围为0.8到1×所 置的调节范围为10到15×所选额定
用于线路保护的 无过载保护
时间 过载保护 选额定值，而短路保护设置为10× 时间 (直线表示断路器耐热性) 值。为了防止保护装置（断路器）过
所选额定值（FD框架）或在5到10× 热，需要限制所保护电路的电流。
未延迟
未延迟
短路保护 所选额定值之间选择（FE框架）。该 短路保护 （参见虚线）
高速脱 装置设计用于保护标准电路中的线 高速脱 该装置主要用于与电动机保护电路
扣单元 扣单元
路和/或负载。 中的热继电器一起使用。
电流 电流

LTMD-线路热磁保护，选择性类型 SMR1-选择性电子保护
该脱扣单元提供过载和短路保护。 脱扣单元提供过载（LT）和短路保护
用于线路保护的 过载保护的调节范围为0.8到1×所 用于电动机或线路 （ST）。过载保护的调节范围为0.1到
时间 过载保护 选额定值，而短路保护设置为10× 时间 的过载保护(LT) 1×所选额定值，并具有两个保护

所选额定值（FD框架）或在5到10× 范围（LTD），一个用于线路保护，
未延迟 延迟短路保护
短路保护 所选额定值之间 （FE框架）。 (依赖于电流情况) 另一个用于电动机保护（10 级）。为
高速脱 该脱扣单元用于区别下游保护装置。 高速脱 了确保完全识别，短路保护有一个
扣单元 扣单元
它还保护标准电路中的线路和/或 已过滤高电平 依赖于电流的固定时间设置，随框
短路保护
电流 电流
负载。 架规格而有所变化。
*
该装置可以在2到13 ×设定的LT电流值之间进行调节。
该装置设计用于保护所有的电路类型以及提供识别下游装置的能
力。
GTM-线路热磁保护
脱扣单元提供过载和短路保护。过
载保护的调节范围为0.8到1×所选
线路过载保护
时间 额定值，而短路保护设置为4×所 SMR2-增强型电子保护
选择的额定值（FD框架）或在2.5到 脱扣单元提供过载（LT）和短路保护
低电流水平的未
延迟短路保护
5×所选额定值之间选择（FE框架）。 多个过载保护(LT) （ST）。该过载保护的调节范围为
延迟范围(LTD)
由于其低短路电流设置，该装置可 时间
高速脱 0.4到1×所选额定值，具有多个保
扣单元
以用于保护长敷设电缆或提供发电 护范围（LTD）。短路保护（ST）可以
电流
机保护。 多个短路保护(ST)
延迟范围(STD) 在2到13×设定的LT值之间调节，
或能量曲线(l 2 T)
具有多个保护范围（STD）。短路保
高速脱
扣单元
已过滤高电 护还可以设置为能量模式。该装置
平短路保护 电流
用于保护所有的电路类型，提供对
下游装置的高辨别能力。不同的模块使用户可以扩展该装置，包
括接地故障、卸载和通信等等。
