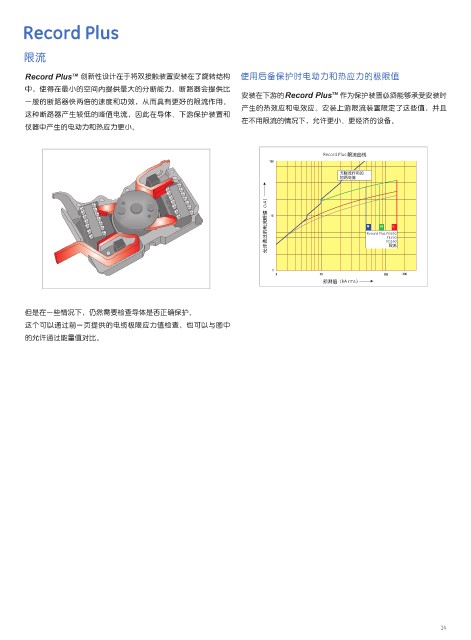

Record Plus

限流

创新性设计在于将双接触装置安装在了旋转结构 使用后备保护时电动力和热应力的极限值
中，使得在最小的空间内提供最大的分断能力。断路器会提供比
安装在下游的 作为保护装置必须能够承受安装时
一般的断路器快两倍的速度和功效，从而具有更好的限流作用。
产生的热效应和电效应。安装上游限流装置限定了这些值，并且
这种断路器产生较低的峰值电流，因此在导体、下游保护装置和
在不用限流的情况下，允许更小、更经济的设备。
仪器中产生的电动力和热应力更小。

Record Plus 限流曲线

无限流作用的
短路电流

允许通过的电流峰值（kA） Record Plus FG630

H
FE250
FD160
限流

预测值（kA rms）

但是在一些情况下，仍然需要检查导体是否正确保护。
这个可以通过前一页提供的电缆极限应力值检查，也可以与图中
的允许通过能量值对比。
