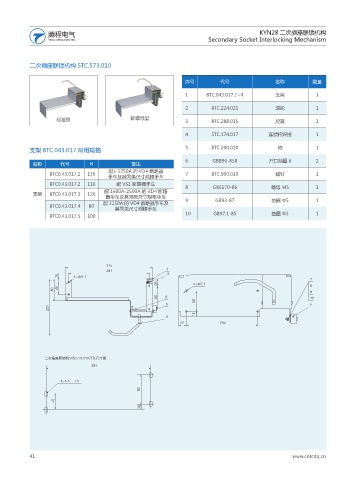

KYN28 二次插座联锁机构
Secondary Socket Interlocking Mechanism

二次插座联锁机构 5TC.573.010

序号 代号 名称 数量

1 8TC.043.017.1~4 支架 1
2 8TC.224.021 滚轮 1

标准型 铆螺母型 3 8TC.288.015 拉簧 1

4 5TC.174.017 连锁杆焊接 1

支架 8TC.043.017 常用规格 5 8TC.200.020 轴 1

6 GBB96-858 开口挡圈 6 2
名称 代号 H 备注
配≤ 1250A 的 VD4 断路器
8TC0.43.017.1 136 7 8TC.900.010 螺钉 1
手车及其同类尺寸规格手车
8TC0.43.017.2 116 配 VS1 断路器手车 8 GB6170-86 螺母 M5 1
配 1600A-2500A 的 VD4 断路
支架 8TC0.43.017.3 126
器手车及其同类尺寸规格手车
配 3150A 的 VD4 断路器手车及 9 GB93-87 垫圈 Φ5 1
8TC0.43.017.4 80
其同类尺寸规格手车
8TC0.43.017.5 100 10 GB97.1-85 垫圈 Φ5 1

œ

œ
