KYN61(61C) 活门机构系列
Valve Mechanism Series

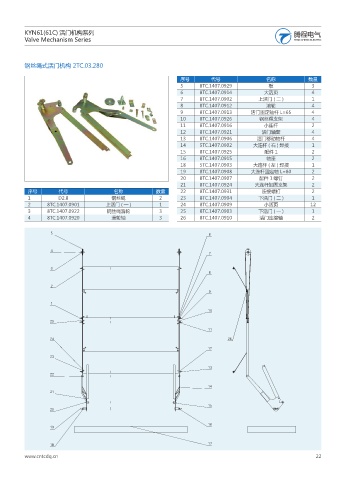

钢丝绳式活门机构 2TC.03.280

序号 代号 名称 数量
5 8TC.1407.0929 板 3
6 8TC.1407.0914 大活页 4
7 8TC.1407.0902 上活门(二) 1
8 8TC.1407.0912 滚轮 4
9 8TC.1407.0913 活门固定轴杆 L=65 4
10 8TC.1407.0926 钢丝绳支架 4
11 8TC.1407.0916 小连杆 2
12 8TC.1407.0921 活门轴套 4
13 8TC.1407.0906 活门移动轴杆 4
14 5TC.1407.0902 大连杆(右)焊接 1
15 8TC.1407.0925 配件 1 2
16 8TC.1407.0915 轴座 2
18 5TC.1407.0903 大连杆(左)焊接 1
19 8TC.1407.0908 大连杆固定轴 L=80 2
20 8TC.1407.0907 配件 1 螺钉 2
21 8TC.1407.0924 大连杆加固支架 2
序号 代号 名称 数量 22 8TC.1407.0931 连接螺钉 2
1 D2.8 钢丝绳 2 23 8TC.1407.0904 下活门(二) 1
2 8TC.1407.0901 上活门(一) 1 24 8TC.1407.0909 小活页 12
3 8TC.1407.0922 钢丝绳滑轮 3 25 8TC.1407.0903 下活门(一) 1
4 8TC.1407.0920 滑轮轴 3 26 8TC.1407.0910 活门连接轴 2
