HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气
外形及安装尺寸（mm）

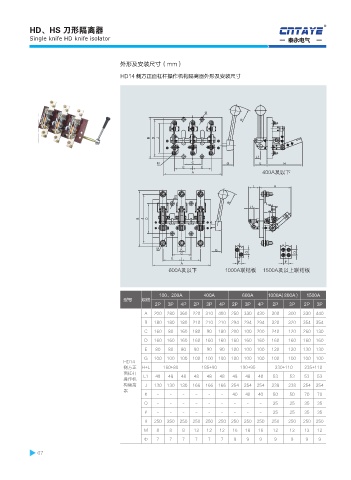

HD14 侧方正面杠杆操作机构隔离器外形及安装尺寸
"ࣶБ̷
"ࣶБ̷ "㖀㏿Ძ "ࣶБ̶㖀㏿Ძ
100、200A 400A 600A 1000A（800A） 1500A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 2P 3P
A 200 280 360 220 310 400 250 330 430 300 300 330 440
B 180 180 180 210 210 210 294 294 294 320 320 354 354
C 160 80 160 180 90 180 200 100 200 240 120 260 130
D 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 130 130
G 100 100 100 100 100 100 100 100 100 100 100 100 100
HD14
侧方正 H+L 160+80 185+90 190+95 230+110 235+110
面杠杆 L1 48 48 48 48 48 48 48 48 48 53 53 53 53
操作机
构隔离 J 130 130 130 166 166 166 254 254 254 238 238 254 254
器
K - - - - - - 40 40 40 50 50 70 70
O - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35
R 250 250 250 250 250 250 250 250 250 250 250 250 250
M 8 8 8 12 12 12 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9
67
