HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气

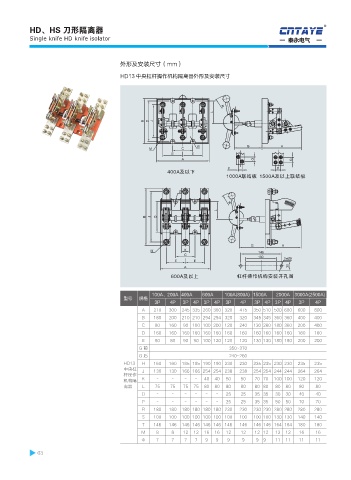

外形及安装尺寸（mm）

HD13 中央杠杆操作机构隔离器外形及安装尺寸

100A、200A 400A 600A 100A(800A) 1500A 2000A 3000A(2500A)
型号 规格
3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
A 210 300 245 335 260 360 320 475 350 510 500 680 600 800
B 180 200 210 210 294 294 320 320 345 345 360 360 400 400
C 80 160 90 180 100 200 120 240 130 260 180 360 200 400
D 160 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 90 90 100 120 120 120 130 130 180 180 200 200
G前 350~370
G后 240~260
HD13 H 160 160 185 185 190 190 230 230 235 235 230 230 235 235
中央杠 J 130 130 166 166 254 254 238 238 254 254 244 244 264 264
杆操作
机构隔 K - - - - 40 40 50 50 70 70 100 100 120 120
离器 L 75 75 75 75 80 80 80 80 80 80 80 80 80 80
O - - - - - - 25 25 35 35 30 30 40 40
P - - - - - - 25 25 35 35 50 50 70 70
R 180 180 180 180 180 180 230 230 230 230 280 280 280 280
S 100 100 100 100 100 100 100 100 100 100 130 130 140 140
T 146 146 146 146 146 146 146 146 146 146 164 164 180 180
M 8 8 12 12 16 16 12 12 12 12 12 12 16 16
Φ 7 7 7 7 9 9 9 9 9 9 11 11 11 11

63
