HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气

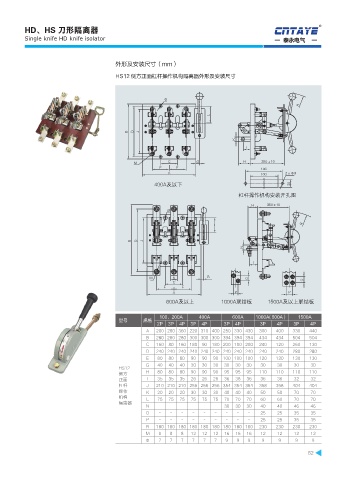

外形及安装尺寸（mm）

HS12 侧方正面杠杆操作机构隔离器外形及安装尺寸

Ÿ
3
-

# % +
,
*

. $ ( ) d
& &
" fŸ
"ࣶБ̷
᲌ᱲ᧹҈ᱦᲰႵ㷱ᐬႀప

) d

3
-

# % +
/

*

. , ( 0
$ 0
& &
" 1 1
"ࣶБ̶ "㖀㏿Ძ "ࣶБ̶㖀㏿Ძ

100、200A 400A 600A 1000A（800A） 1500A
型号 规格
2P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
A 200 280 360 220 310 400 250 330 430 300 400 330 440
B 280 280 280 300 300 300 394 394 394 434 434 504 504
C 160 80 160 180 90 180 200 100 200 240 120 260 130
D 240 240 240 240 240 240 240 240 240 240 240 280 280
E 80 80 80 90 90 90 100 100 100 120 120 130 130
G 40 40 40 30 30 30 30 30 30 30 30 30 30
HS12
侧方 H 80 80 80 90 90 90 95 95 95 110 110 110 110
正面 I 35 35 35 26 26 26 36 36 36 36 36 32 32
杠杆 J 210 210 210 256 256 256 354 354 354 358 358 404 404
操作 K 20 20 20 30 30 30 40 40 40 50 50 70 70
机构 L 75 75 75 75 75 75 70 70 70 60 60 70 70
隔离器
N - - - - - - 30 30 30 40 40 46 46
O - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35
R 180 180 180 180 180 180 180 180 180 230 230 230 230
M 8 8 8 12 12 12 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9

62
