HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气

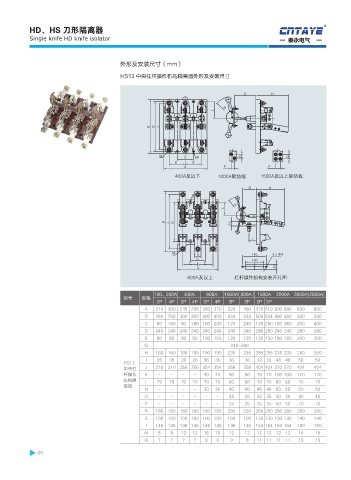

外形及安装尺寸（mm）

HS13 中央杠杆操作机构隔离器外形及安装尺寸

( )

3
-

# % +

. $ Ÿ 0 0
& &
" 1 1
"ࣶБ̷ "㖀㏿Ძ "ࣶБ̶㖀㏿Ძ

( )

3
-
# %
+
/

. , fŸ
$
& &
"
"ࣶБ̶ ᲌ ᱲ᧹҈ᱦᲰႵ㷱ᐬႀప

100、200A 400A 600A 1000A（800A） 1500A 2000A 3000A(2500A)
型号 规格
3P 4P 3P 4P 3P 4P 2P 3P 2P 3P
A 210 300 245 335 260 370 320 460 370 510 500 680 600 800
B 260 260 300 300 400 400 434 434 504 504 480 480 540 540
C 80 160 90 180 100 200 120 240 130 260 180 360 200 400
D 240 240 240 240 240 240 240 240 280 280 240 240 280 280
E 80 80 90 90 100 100 120 120 130 130 180 180 200 200
G 240~260
H 160 160 185 185 190 190 235 235 255 255 235 235 260 260
I 35 35 26 26 36 36 36 36 32 32 48 48 50 50
HS13
中央杠 J 210 210 256 256 354 354 358 358 404 404 370 370 404 404
杆操作 K - - - - 40 40 50 50 70 70 100 100 120 120
机构隔 L 75 75 70 70 70 70 60 60 70 70 60 60 70 70
离器
N - - - - 30 30 40 40 46 46 50 50 50 50
O - - - - - - 25 25 35 35 30 30 40 40
P - - - - - - 25 25 35 35 50 50 70 70
R 180 180 180 180 180 180 230 230 280 280 280 280 280 280
S 100 100 100 100 100 100 100 100 130 130 130 130 140 140
T 146 146 146 146 146 146 146 146 164 164 164 164 180 180
M 8 8 12 12 16 16 12 12 12 12 12 12 16 16
Φ 7 7 7 7 9 9 9 9 11 11 11 11 13 13

65
