HH15（QSA QA QP）隔离开关熔断器组 R
Isolation switch fuse group 泰永电气

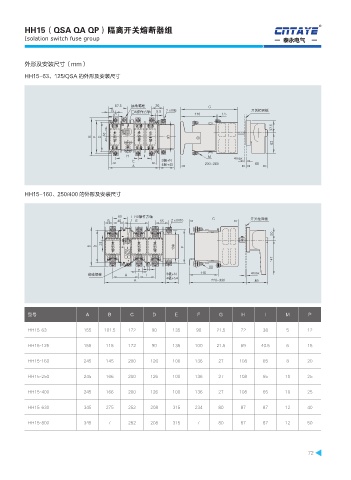

外形及安装尺寸（mm）

HH15-63、125/QSA 的外形及安装尺寸

ᣑ౜㳦ᴿ $
( ᧹҈᫥䒠 f. ᐬڟᴈ䲎Ძ
1

# ' % ⛀᫙ѿ ⛀᫙ѿ ⛀᫙ѿ

) . NBY
& Ჭ / _
" Ჭ

HH15-160、250/400 的外形及安装尺寸

᧹҈᫥䒠
( & f. $ ᐬڟᴈ䲎Ძ

# % ⛀᫙ѿ ⛀᫙ѿ ⛀᫙ѿ '

.
1
ᣑ㏫㳦ᴿ ) * Ჭ / NBY
" Ჭ _

型号 A B C D E F G H I M P

HH15-63 155 101.5 172 90 135 90 21.5 72 38 5 12

HH15-125 155 115 172 90 135 100 21.5 69 40.5 6 15

HH15-160 245 145 200 126 100 136 27 108 65 8 20

HH15-250 245 166 200 126 100 136 27 108 65 10 25

HH15-400 245 166 200 126 100 136 27 108 65 10 25

HH15-630 345 275 252 208 315 234 80 87 87 12 40

HH15-800 345 / 252 208 315 / 80 87 87 12 50

72
