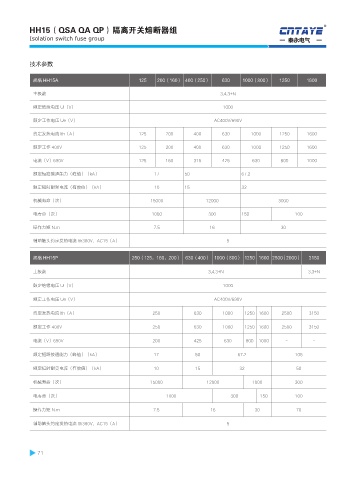

HH15（QSA QA QP）隔离开关熔断器组 R
Isolation switch fuse group 泰永电气
技术参数
规格 HH15A 125 200（160） 400（250） 630 1000（800） 1250 1600
主极数 3,4,3+N
额定绝缘电压 Ui（V） 1000
额定工作电压 Ue（V） AC400V/690V
约定发热电流 lth（A） 125 200 400 630 1000 1250 1600
额定工作 400V 125 200 400 630 1000 1250 1600
电流（V）690V 125 160 315 425 630 800 1000
额定短路接通能力（峰值）（kA） 17 50 67.2
额定短时耐受电流（有效值）（kA） 10 15 32
机械寿命（次） 15000 12000 3000
电寿命（次） 1000 300 150 100
操作力矩 N.m 7.5 16 30
辅助触头约定发热电流 lth380V，AC15（A） 5
规格 HH15P 250（125，160，200） 630（400） 1000（800） 1250 1600 2500（2000） 3150
主极数 3,4,3+N 3,3+N
额定绝缘电压 Ui（V） 1000
额定工作电压 Ue（V） AC400V/690V
约定发热电流 lth（A） 250 630 1000 1250 1600 2500 3150
额定工作 400V 250 630 1000 1250 1600 2500 3150
电流（V）690V 200 425 630 800 1000 - -
额定短路接通能力（峰值）（kA） 17 50 67.2 105
额定短时耐受电流（有效值）（kA） 10 15 32 50
机械寿命（次） 15000 12000 1000 300
电寿命（次） 1000 300 150 100
操作力矩 N.m 7.5 16 30 70
辅助触头约定发热电流 lth380V，AC15（A） 5
