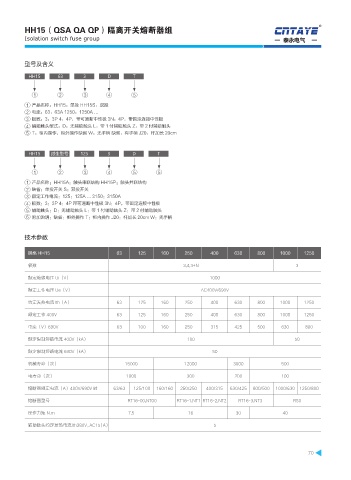

HH15（QSA QA QP）隔离开关熔断器组 R
Isolation switch fuse group 泰永电气
型号及含义
HH15 63 3 D T
1 2 3 4 5
1 产品名称：HH15：单投 HH15S：双投
2 电流：63：63A 1250：1250A ...
3 极数：3：3P 4：4P，带可通断中性极 3N：4P，带国定连接中性极
4 辅助触头型式：D：无辅助触头 L：带 1 付辅助触头 Z：带 2 付辅助触头
5 T：柜内操作，柜外操作缺省 W：无手柄 缺省：有手柄 J20：杆加长 20cm
HH15 派生型号 125 3 D T
1 2 3 4 5 5
1 产品名称：HH15A：触头串联结构 HH15P：触头并联结构
2 缺省：单投开关 S：双投开关
3 额定工作电流：125：125A ... 3150：3150A
4 极数：3：3P 4：4P 带可通断中性极 3N：4P，带固定连接中性极
5 辅助触头：D：无辅助触头 L：带 1 付辅助触头 Z：带 2 付辅助触头
6 附加说明：缺省：柜外操作 T：柜内操作 J20：杆加长 20cm W：无手柄
技术参数
规格 HH15 63 125 160 250 400 630 800 1000 1250
极数 3,4,3+N 3
额定绝缘电压 Ui（V） 1000
额定工作电压 Ue（V） AC400V/690V
约定发热电流 lth（A） 63 125 160 250 400 630 800 1000 1250
额定工作 400V 63 125 160 250 400 630 800 1000 1250
电流（V）690V 63 100 160 250 315 425 500 630 800
额定限制短路电流 400V（kA） 100 50
额定限制短路电流 690V（kA） 50
机械寿命（次） 15000 12000 3000 500
电寿命（次） 1000 300 200 100
熔断器额定电流（A）400V/690V 时 63/63 125/100 160/160 250/250 400/315 630/425 800/500 1000/630 1250/800
熔断器型号 RT16-00,NT00 RT16-1,NT1 RT16-2,NT2 RT16-3,NT3 RS0
操作力矩 N.m 7.5 16 30 40
辅助触头约定发热电流lth380V，AC15（A） 5
70
