HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气

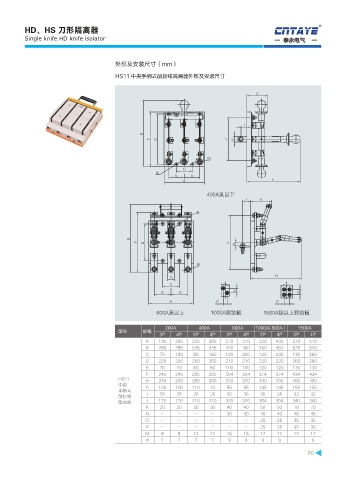

外形及安装尺寸（mm）

HS11 中央手柄式前接线隔离器外形及安装尺寸

&

*
#
' % + ,

.
$
Ÿ
& &
'
"
"ࣶБ̷
* I

Ÿ

#
' % + /

.

, )
$
& & 0 0
" 1 1
"ࣶБ̶ "㖀㏿Ძ "㏓Б̶㖀㏿Ძ

200A 400A 600A 1000A（800A） 1500A
型号 规格
3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
A 195 265 225 305 270 370 320 435 370 510
B 285 285 345 345 420 460 460 460 525 540
C 70 140 80 160 100 200 120 240 130 260
D 220 220 260 260 210 210 220 220 260 260
E 70 70 80 80 100 100 120 120 130 130
F 245 245 285 285 354 354 374 374 434 434
HS11 H 240 240 280 300 370 370 430 430 450 450
中央 h 100 100 110 10 95 95 145 145 150 150
手柄式
前接线 I 35 35 26 26 36 36 36 36 32 32
隔离器 J 170 170 210 210 320 320 304 304 340 340
K 20 20 30 30 40 40 50 50 70 70
N - - - - 30 30 40 40 46 46
O - - - - - - 25 25 35 35
P - - - - - - 25 25 35 35
M 8 8 12 12 16 16 12 12 12 12
Φ 7 7 7 7 9 9 9 9 9

60
