HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气

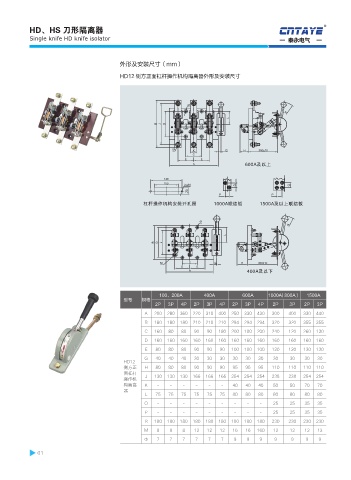

外形及安装尺寸（mm）

HD12 侧方正面杠杆操作机构隔离器外形及安装尺寸

100、200A 400A 600A 1000A（800A） 1500A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 2P 3P
A 200 280 360 220 310 400 250 330 430 300 400 330 440
B 180 180 180 210 210 210 294 294 294 320 320 355 355
C 160 80 80 90 90 180 200 100 200 240 120 260 130
D 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 130 130
G 40 40 40 30 30 30 30 30 30 30 30 30 30
HD12
侧方正 H 80 80 80 90 90 90 95 95 95 110 110 110 110
面杠杆 J 130 130 130 166 166 166 254 254 254 238 238 254 254
操作机
构隔离 K - - - - - - 40 40 40 50 50 70 70
器
L 75 75 75 75 75 75 80 80 80 80 80 80 80
O - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35
R 180 180 180 180 180 180 180 180 180 230 230 230 230
M 8 8 8 12 12 12 16 16 160 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9

61
