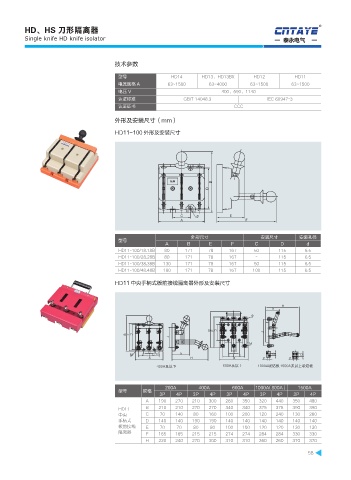

P. 63
HD、HS 刀形隔离器 R
Single knife HD knife isolator 泰永电气
技术参数
型号 HD14 HD13、HD13BX HD12 HD11
电流规格 A 63~1500 63~4000 63~1500 63~1500
电压 V 400、690、1140
认证标准 GB/T 14048.3 IEC 60947-3
认证证书 CCC
外形及安装尺寸（mm）
HD11-100 外形及安装尺寸
外形尺寸 安装尺寸 安装孔径
型号
A B E F C D d
HD11-100/18.18B 80 171 78 167 50 115 6.5
HD11-100/28.28B 80 171 78 167 - 115 6.5
HD11-100/38.38B 130 171 78 167 50 115 6.5
HD11-100/48.48B 180 171 78 167 100 115 6.5
HD11 中央手柄式板前接线隔离器外形及安装尺寸
)
I
# ' %
+
# ' %
+
.
,
$ $
. & & & I & & 0 0
" ) " 1 1
"ࣶБ̷ "ࣶБ̶ "㖀㏿Ძ "ࣶБ̶㖀㏿Ძ
200A 400A 600A 1000A（800A） 1500A
型号 规格
3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
A 190 270 210 300 260 350 320 440 350 480
HD11 B 210 210 270 270 340 340 375 375 390 390
中央 C 70 140 80 160 100 200 120 240 130 260
手柄式 D 140 140 190 190 140 140 140 140 140 140
板前接线 E 70 70 80 80 100 100 120 120 130 130
隔离器 F 165 165 215 215 274 274 284 284 330 330
H 220 240 270 300 310 310 360 260 370 370
58
