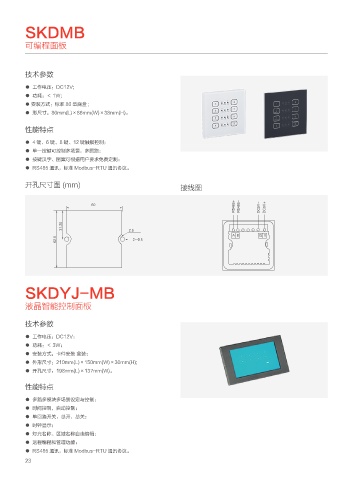

SKDMB
可编程面板
技术参数
● 工作电压：DC12V;
● 功耗：＜ 1W;
● 安装方式：标准 86 型底盒 ;
● 形尺寸：86mm(L)×86mm(W)×38mm(H)。
性能特点
● 4 键、6 键、8 键、12 键触摸控制；
● 单一按键可控制多场景，多回路；
● 按键汉字、图案可根据用户要求免费定制；
● RS485 通讯，标准 Modbus-RTU 通讯协议。
开孔尺寸图 (mm) 接线图
34 34 %$ 7 %$ 7
" # ( 7
SKDYJ-MB
液晶智能控制面板
技术参数
● 工作电压：DC12V；
● 功耗：＜ 3W；
● 安装方式：卡件安装 盒装；
● 外形尺寸：210mm(L)×150mm(W)×30mm(H);
● 开孔尺寸：198mm(L)×137mm(W)。
性能特点
● 多路多模块多场景设定与控制；
● 时间控制，自动控制；
● 单回路开关，总开，总关；
● 时钟显示；
● 灯光名称、区域名称自由编辑；
● 远程编程和管理功能；
● RS485 通讯，标准 Modbus-RTU 通讯协议。
23
