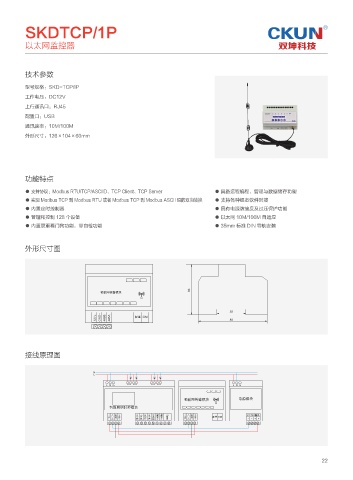

SKDTCP/1P

以太网监控器

技术参数

型号规格：SKD-TCP/IP
工作电压：DC12V
上行通讯口：RJ45
配置口：USB
通讯速率：10M/100M
外形尺寸：126×104×66mm

功能特点

● 支持协议：Modbus RTU/TCP/ASCIID、TCP Client、TCP Server ● 具备远程编程、管理与数据储存功能
● 实现 Modbus TCP 到 Modbus RTU 或者 Modbus TCP 到 Modbus ASCII 码的双向转换 ● 支持各种组态软件对接
● 内置定时控制器 ● 具有电源防接反及过压保护功能
● 管理和控制 128 个设备 ● 以太网 10M/100M 自适应
● 内置双重看门狗功能，带自检功能 ● 35mm 标准 DIN 导轨安装

外形尺寸图

➕㖀㑽ь䒿Ὅಃ

7 (/% # " 䙹㒚 4*.

接线原理图

/ /
- -
-/ (
-/ ( ( -/ (
-/
⩡⎼Ὅಃ
➕㖀㑽ь䒿Ὅಃ ⩡⎼Ὅಃ
➕㖀㑽ь䒿Ὅಃ
ᮦ㘩⚓ᬺᬢᣓὍಃ
ᮦ㘩⚓ᬺᬢᣓὍಃ
%$ 7䒿ܦ
7 7 (/% (/% # # " " ٵ 䰣 ᕧ ᕧ ژ ژ ڝ ڝ 〛 ⊴ ⊴ 䭞 䭞 䒿 䒿 ڑ ڑ ⊴ ⊴ 䭞 䭞 䒿 䒿 ڑ ڑ ⊴ ⊴ 䭞 䭞 ࣹ ࣹ 亴 亴 7 7 (/% (/% # # " " 䙹㒚 4*. %$ 7䒿ܦ
ٵ 䰣 ᕧ ᕧ
䙹㒚 4*.

ᙋ 䓪 ᐬ ڟ

ᙋ 䓪 ᐬ ڟ 〛
