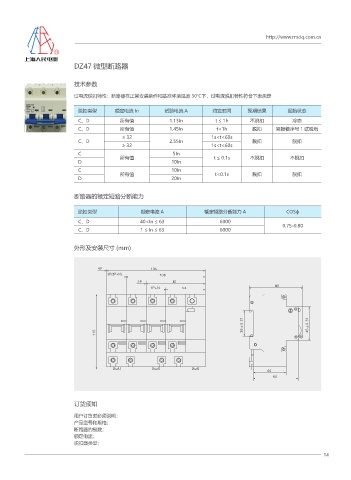

                           DZ47 微型断路器


                           技术参数

                           过电流脱扣特性:断路器在正常安装条件和基准环境温度 30℃下,过电流脱扣特性符合下表规定

                            脱扣类型         额定电流 In          试验电流 A          约定时间        预期结果          起始状态
                            C、D           所有值              1.13In          t≤1h        不脱扣            冷态
                            C、D           所有值              1.45In           t<1h        脱扣      紧接着序号 1 试验后
                                           ≤ 32                           1s<t<60s
                            C、D                            2.55In                       脱扣            脱扣
                                           ≥ 32                           1s<t<60s
                            C                               5In
                                          所有值                              t ≤ 0.1s    不脱扣           不脱扣
                            D                               10In
                            C                               10In
                                          所有值                              t<0.1s       脱扣            脱扣
                            D                               20In

 壳架等级额定电流 (A)              断路器的额定短路分断能力
 设计序号
 小型断路器                      脱扣类型                 额定电流 A                额定短路分断能力 A                  COSф

                            C、D                  40<In ≤ 63                  6000
                                                                                                  0.75-0.80
                            C、D                  1≤In≤63                     6000

                           外形及安装尺寸 (mm)



                                    1
                                       1  1 /
                                                 1

                                                      1 /




                                                                                      d                      d














                           订货须知

                           用户订货时必须说明:
                           产品型号和规格;
                           断路器的极数;
                           额定电流;
                           脱扣器类型;
