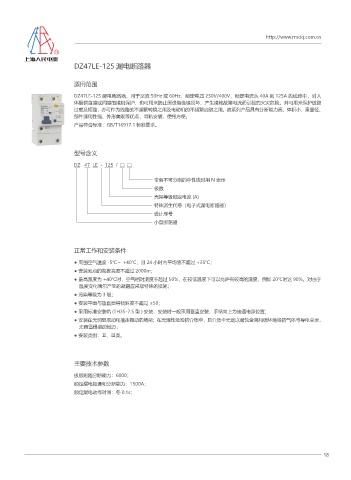

DZ47LE-125 漏电断路器

适用范围

DZ47LE-125 漏电断路器，用于交流 50Hz 或 60Hz、额定电压 230V/400V，额定电流从 40A 到 125A 的线路中，对人
体提供直接或间接的接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路
过载及短路，亦可作为线路的不频繁转换之用及电动机的不频繁启动之用。该系列产品具有分断能力高、体积小、重量轻、
部件通用性强、外形美观等优点，导轨安装，使甩方便。
产品符合标准：GB/T16917.1 标准要求。

型号含义

DZ 47 LE - 125 / □ □

带有不可分断的中性线时用 N 表示
极数
壳架等级额定电流 (A)
特殊派生代号（电子式漏电断路器）
设计序号
小型断路器

正常工作和安装条件

● 周围空气温度 -5℃～ +40℃，且 24 小时内平均值不超过 +35℃；
● 安装地点的海拔高度不超过 2000m；
● 最高温度为 +40℃时，空气相对湿度不超过 50%，在较低温度下可以允许有较高的湿度，例如 20℃时达 90%。对由于
温度变化偶尔产生的凝露应采取特殊的措施；
● 污染等级为 3 级；
● 安装平面与垂直面得倾斜度不超过 ±50；
● 采用标准安装轨 (TH35-7.5 型 ) 安装，安装时一般采用垂直安装，手柄向上为接通电源位置；
● 安装在无明显摇动和撞击振动的场所；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃，
无雨雪侵袭的地方；
● 安装类别：Ⅱ、Ⅲ类。

主要技术参数

极限短路分断能力：6000；
额定漏电接通和分断能力：1500A；
额定漏电动作时间：冬 0.1s；
