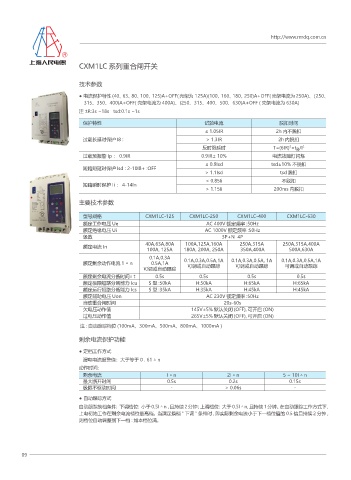

CXM1LC 系列重合闸开关

技术参数

● 电流保护特性 (40、63、80、100、125)A+OFF( 壳架为 125A)(100、160、180、250)A+OFF( 壳架电流为 250A)、（250、
315、350、400)A+OFF( 壳架电流为 400A)、(250、315、400、500、630)A+OFF ( 壳架电流为 630A)
注 :tR:3s ~18s tsd:0.1s ~1s

保护特性 试验电流 脱扣时间
≤ 1.05IR 2h 内不脱扣
过载长延时保护 I8 : > 1.3IR 2h 内脱扣
反时限延时 T=(6IR) ×t /I 2
2
R
过载预报警 Ip ： 0.9IR 0.9IR± 10% 电流故障灯闪烁
≤ 0.9Isd tsd±10% 不脱扣
短路短延时保护 Isd : 2-10I8+ :OFF
> 1.1Isd tsd 脱扣
< 0.85Ii 不脱扣
短路瞬时保护 Ii ： 4-14In
> 1.15Ii 200ms 内脱扣

主要技术参数

型号规格 CXM1LC-125 CXM1LC-250 CXM1LC-400 CXM1LC-630
额定工作电压 Ue AC 400V 额定频率 :50Hz
额定绝缘电压 Ui AC 1000V 额定频率 :50Hz
级数 3P+N 4P
40A,63A,80A 100A,125A,160A 250A,315A 250A,315A,400A
额定电流 In
100A, 125A 180A, 200A, 250A 350A,400A 500A,630A
0.1A,0.3A
额定剩余动作电流 1 △ n 0.5A,1A 0.1A,0.3A,0.5A,1A 0.1A,0.3A,0.5A, 1A 0.1A,0.3A,0.5A,1A
可调或自动跟踪
可调或自动跟踪
可调或自动跟踪
可调或自动跟踪
额定剩余电流分断时间△ t 0.5s 0.5s 0.5s 0.5s
额定极限短路分断能力 Icu S 型 :50kA H:50kA H:65kA H:65kA
额定运行短路分断能力 Ics S 型 :35kA H:35kA H:45kA H:45kA
额定辅助电压 Uon AC 230V 额定频率 :50Hz
自动重合闸时间 20s-60s
欠电压动作值 145V±5% 默认关闭 (OFF), 可开启 (ON)
过电压动作值 265V±5% 默认关闭 (OFF), 可开启 (ON)
注 : 自动踉踪档位 (100mA、300mA、500mA、800mA、1000mA )

剩余电流保护功能

● 定档工作方式
漏电电流报警值：大于等于 0 . 61 △ n
动作时间：
剩余电流 I△n 2I△n 5 ~ 10I △ n
最大断开时间 0.5s 0.2s 0.15s
极限不驱动时间 - > 0.06s -
● 自动跟踪方式
自动跟踪换档条件：下调档位：小于 0.5I △ n , 且持续 2 分钟 ; 上调档位：大于 0.5I △ n, 且持续 1 分钟。在自动跟踪工作方式下 ,
上电初始工作在剩余电流档位最髙档。当满足换档 " 下调 " 条件时 , 即实际剩余电流小于下一档位值的 0.5 信且持续 2 分钟 ,
则档位自动调整到下一档 : 如本档位满。
