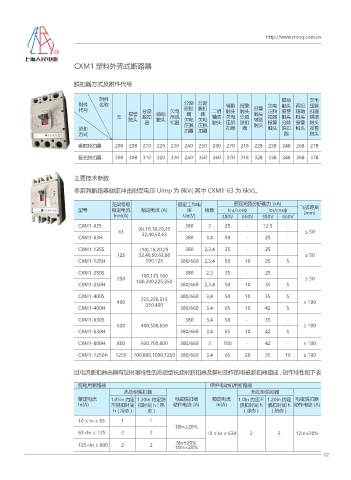

CXM1 塑料外壳式断路器

脱扣器方式及附件代号

附件 辅助 欠电
附件 名称 分励 分励 辅助 报警 欠电 触头 两组 压脱
代号 分励 欠电 脱扣 脱扣 二组 触头 触头 报警 压脱 报警 辅助 扣器
器
器
无 报警 脱扣 辅助 压脱 欠电 欠电 辅助 欠电 分励 触头 扣器 触头 触头 辅助
触头
触头
辅助
器 扣器 压脱 压脱 触头 压脱 脱扣 触头 报警 分励 报警 触头
脱扣 扣器 扣器 扣器 器 触头 脱扣 触头 报警
方式 器 触头
瞬时脱扣器 200 208 210 220 230 240 250 260 270 218 228 238 248 268 278
复式脱扣器 300 308 310 320 330 240 350 360 370 318 328 338 348 368 378

主要技术参数

本系列断路器额定冲击耐受电压 Uimp 为 8kV( 其中 CXM1-63 为 6kV)。

壳架等级 额定工作电 额定短路分断能力 (kA)
型号 额定电流 额定电流 (A) 压 极数 Icu/cosф Ics/cosф 飞弧距离
(mm)
Inm(A) Ue(V) 380V 660V 380V 660V
CXM1-635 (6),10,16,20,25 380 3 25 - 12.5 -
63 ≤ 50
CXM1-63H 32,40,50,63 380 3,4 50 - 25 -

CXM1-125S (10),16,20,25 380 2,3,4 35 - 25 -
125 32,40,50,63,80 ≤ 50
CXM1-125H 100,125 380/660 2,3,4 50 10 25 S

CXM1-250S 380 2,3 35 - 25 -
100,125,160
250 180,200,225,250 ≤ 50
CXM1-250H 380/660 2,3,4 50 10 35 S
CXM1-400S 225,250,315 380/660 3,4 50 10 35 S
400 ≤ 100
CXM1-400H 350,400 380/660 3,4 65 10 42 S
CXM1-630S 380 3,4 50 - 35 -
630 400,500,630 ≤ 100
CXM1-630H 380/660 3,4 65 10 42 S

CXM1-800H 800 630,700,800 380/660 3 100 - 42 - ≤ 100

CXM1-1250H 1250 700,800,1000,1250 380/660 3,4 65 20 35 10 ≤ 100

过电流脱扣器由具有反时限特性的热动型长延时脱扣器及瞬时动作的电磁脱扣器组成 , 动作特性如下表

配电用断路器 保护电动机用断路器
热动型脱扣器 热动型脱扣器
额定电流 1.05In 约定 1.30In 约定脱 电磁脱扣器 额定电流 1.0In 约定不 1.20In 约定 电磁脱扣器
In(A) 不脱扣时间 扣时间 h ( 热 动作电流 (A) In(A) 脱扣时间 h 脱扣时间 h 动作电流 (A)
h ( 冷态 ) 态) (冷态) (热态)
10≤In≤63 1 1
10In±20%
63<In ≤ 125 2 2 10 ≤ In ≤ 630 2 2 12In±20%
5In±20%
125<In ≤ 800 2 2 10In±20%
12
