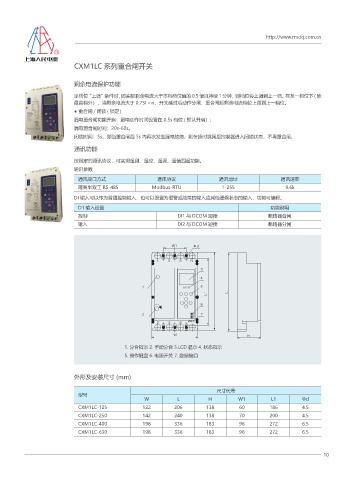

CXM1LC 系列重合闸开关

剩余电流保护功能

足档位〝上调〞条件时 , 即实际剩余电流大于本档档位值的 0.5 倍且持续 1 分钟，则档位会上调到上一档。在某一档位下 ( 除
最高档外），当剩余电流大于 0.75I △ n，开关延时后动作分闸，重合闸后剩余电流档位上调到上一档位。
● 重合闸 / 闭锁 ( 锁定）
漏电重合闸功能开启：漏电动作时间设置在 0.5s 档位 ( 默认开启）;
漏电重合闸时间：20s-60s。
闭锁时间：5s。即当重合闸后 5s 内再次发生漏电故障，则在延时跳闸后控制器进入闭锁状态，不再重合闸。
通讯功能

按规定的通讯协议，可实现遥测、遥控、遥调、遥信四遥功能。
通讯参数
通讯接口方式 通讯协议 通讯地址 通讯速率
隔离半双工 RS-485 Modbus-RTU 1-255 9.6k
DI 输入可以作为普通控制输入，也可以设置为报警或故障的输入或其他逻辑状态的输入，功能可编程。
D1 输入设置 功能说明
控制 DI1 与 DCOM 短接 断路器合闸
输入 DI2 与 DCOM 短接 断路器分闸

8 ŸE

/

- -

8 )
1. 分合指示 2. 手动分合 3.LCD 显示 4. 状态指示
5. 操作键盘 6. 电源开关 7. 数据接口

外形及安装尺寸 (mm)

尺寸代号
型号
W L H W1 L1 Φd
CXM1LC-125 122 206 138 60 186 4.5
CXM1LC-250 142 240 138 70 200 4.5
CXM1LC-400 198 336 183 96 272 6.5
CXM1LC-630 198 336 183 96 272 6.5
