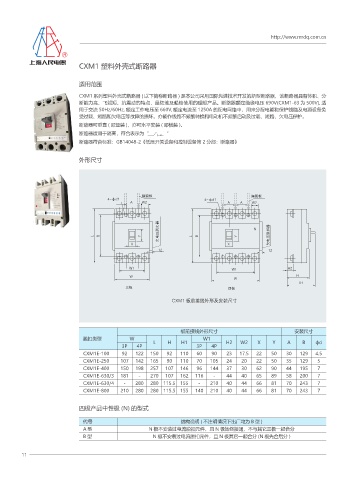

CXM1 塑料外壳式断路器

适用范围

CXM1 系列塑料外壳式断路器 ( 以下简称断路器 ) 是本公司采用国际先进技术开发的新型断路器，该断路器具有体积、分
断能力高、飞弧短、抗震动的特点，是陆地及船舶使用的理想产品。断路器额定绝缘电压 690V(CXM1-63 为 500V), 适
用于交流 50Hz/60Hz, 额定工作电压至 660V, 额定电流至 1250A 的配电网络中，用来分配电能和保护线路及电源设备免
受过载、短路和欠电压等故障的损坏。亦能作线路不频繁转换和电动机不频繁启动及过载、短路、欠电压保护。
断路器可垂直 ( 即竖装 )，亦可水平安装 ( 即横装 )。
断路器适用于隔离，符合表示为“ ”
断路器符合标准：GB14048-2《低压开关设备和控制设备第 2 分部：断路器》

外形尺寸

䯀ᑓᲫ 䯀ᑓᲫ
ðE ðE
" 8 " " 8

⁌⩡ࢷ㙝តஔ /
- # : - # : ⁌⩡ࢷ㙝តஔ
9 9

8 8 )
8 )
8
)
̵Ჭ ఇᲭ
$9. Ძݹᣑ㏫โᒎࣶႵ㷱ᅦᄤ

板前接线外形尺寸 安装尺寸
脱扣类型 W L H H1 W1 H2 W2 X Y A B фd
3P 4P 3P 4P
CXM1E-100 92 122 150 92 110 60 90 23 17.5 22 50 30 129 4.5
CXM1E-250 107 142 165 90 110 70 105 24 20 22 50 35 129 5
CXM1E-400 150 198 257 107 146 96 144 37 30 62 90 44 195 7
CXM1E-630/3 181 - 270 107 162 116 - 44 40 65 89 58 200 7
CXM1E-630/4 - 280 280 115.5 155 - 210 40 44 66 81 70 243 7
CXM1E-800 210 280 280 115.5 155 140 210 40 44 66 81 70 243 7

四极产品中性极 (N) 的型式

代号 结构说明 ( 不注明情况下出厂均为 B 型 )
A型 N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分
B型 N 极不安装过电流脱扣元件，且 N 极其它一起合分 (N 极先合后分 )
