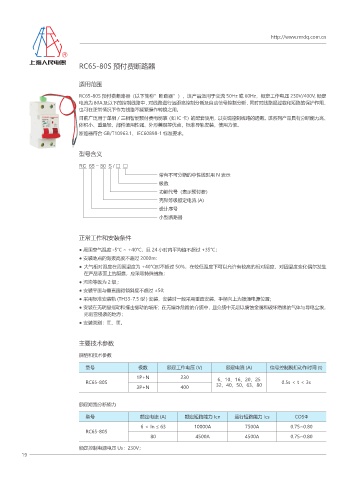

RC65-80S 预付费断路器

适用范围

RC65-80S 预付费断路器（以下简称”断路器”），该产品适用于交流 50Hz 或 60Hz，额定工作电压 230V/400V, 额定
电流为 80A 及以下的控制线路中，对线路进行远距离控制分断及自动信号控制分断，同时对线路起过载和短路的保护作用，
也可在正常情况下作为线路不频繁操作转换之用。
目前广泛用于单相／三相智能预付费电能表（如 IC 卡）的配套使用，以实现控制线路的通断。该系列产品具有分断能力高、
体积小、重量轻、部件通用性强、外形美观等优点，标准导轨安装，使用方便。
断路器符合 GB/T10963.1、IEC60898-1 标准要求。

型号含义

RC 65 - 80 S / □ □
带有不可分断的中性线时用 N 表示
极数
功能代号（表示预付费）
壳架等级额定电流 (A)
设计序号
小型断路器

正常工作和安装条件

● 周围空气温度 -5℃ ~ +40℃，且 24 小时内平均值不超过 +35℃；
● 安装地点的海拔高度不超过 2000m：
● 大气相对湿度在周围温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度，对因温度变化偶尔发生
在产品表面上的凝露，应采取特殊措施；
● 污染等级为 2 级 ;
● 安装平面与垂直面得倾斜度不超过 ±50;
● 采用标准安装轨 (TH35-7.5 型 ) 安装，安装时一般采用垂直安装，手柄向上为接通电源位置；
● 安装在无明显摇动和撞击振动的场所；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃，
无雨雪侵袭的地方；
● 安装类别：Ⅱ、Ⅲ。

主要技术参数

规格和技术参数
型号 极数 额定工作电压 (V) 额定电流 (A) 信号控制脱扣动作时间 (t)
1P+N 230 6、10、16、20、25
RC65-80S 32、40、50、63、80 0.5s ＜ t ＜ 3s
3P+N 400

额定短路分断能力

型号 额定电流 (A) 额定短路能力 Icn 运行短路能力 Ics COSΦ
6＜In≤63 10000A 7500A 0.75~0.80
RC65-80S
80 4500A 4500A 0.75~0.80

额定控制电源电压 Us：230V；
